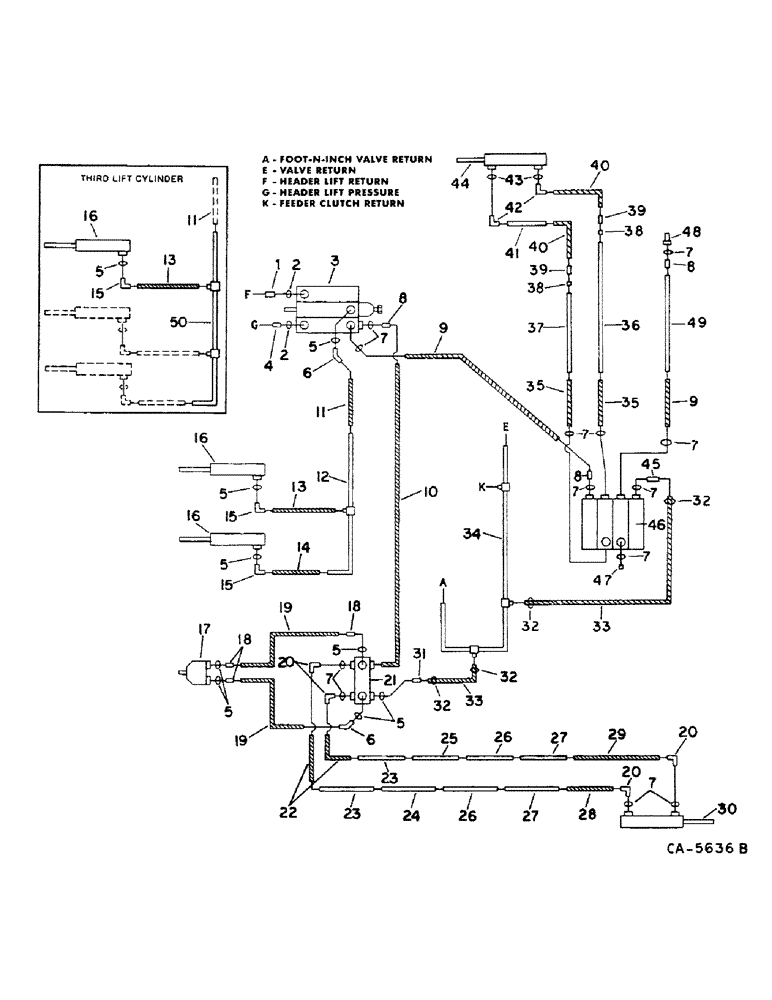

Запчасти Case IH 1460 (10-09) - HYDRAULICS, HEADER LIFT, STEERING AND UNLOADER SWING CYLINDER DIAGRAM, S/N 22000 AND BELOW (07) - HYDRAULICS

№
Артикул
Название
Примечание
Количество
1
217-324
FITTING,45 Degree Elbow, 3/4" Hose Barb x 7/8" - 14 Male ORB
ELBOW, 7/8-14 x 7/8 beaded 45 deg, Serial Range: -1500
1шт.
1
574479R1
HYD CONNECTOR,1 1/16"-12, 37 Degree x 7/8"-14, O-Ring
CONNECTOR, 7/8-14 37 deg hyd flared, Serial Range: 1501-22000
1шт.
2
364885R1
O-RING,0.097" Thk x 0.755" ID, -910, Cl 6, 90 Duro
5/8 OD tube
2шт.
3
VALVE, header lift, refer to this group under header lift valve
1шт.
4
9410204
HYD CONNECTOR,7/8"-14, 37 Degree x 7/8"-14, O-Ring
CONNECTOR, 7/8 37 deg hyd flared
1шт.
6
9411105
ELBOW,45 Degree, 3/4"-16, 37 Degree x 3/4"-16, O-Ring
3/4-16 45 deg hyd 37 deg flared
2шт.
7
O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro
6-1, 90 Duro, .468" ID x .078" Thk, 3/8 tube
1шт.
8
9410202
HYD CONNECTOR,9/16"-18, 37 Degree x 9/16"-18, O-Ring
CONNECTOR, 9/16-18 37 deg flared
1шт.
9
548745R1
HYDRAULIC HOSE,0.38" ID x 12.00", SAE 100R1
0.38" ID x 12.00", Reel Lift Unloader Swing Valve
2шт.
10
187696C1
HOSE
ASSY, steering pressure, 30 in.
1шт.
11
1272473C91
TUBE ASSY.
HOSE ASSY, header lift, 29 in. replaces 574230R91
1шт.
12
196786C1
TUBE
ASSY, header lift cylinder
1шт.
13
144140C1
HOSE,9.53mm ID x 787.4mm L, SAE 100R1
ASSY, header lift cylinder, replaces 587582R91, 31 in.
1шт.
14
1310709C1
HOSE
ASSY, header lift cylinder, replaces 196822C1, 45 in.
1шт.
15
9410977
ELBOW,90 Degree, 3/4"-16, 37 Degree x 3/4"-16, O-Ring
3/4-16 37 deg hyd tube 90 deg
1шт.
16
127779C94
CYLINDER,57.07mm Rod, 520.7mm Stroke
header lift
1шт.
16
127779C94R
REMAN-HYD CYLINDER
1460 CASE IH AXIAL-FLOW COMBINE (NORTH AMERICA), header lift, S/N 22000 AND BELOW (1/77-12/84)
1шт.
16
127779C94C
CORE-HYD CYLINDER
Return Number
1шт.
224718C92
SEAL KIT
KIT, cylinder service, refer to this group under header lift cylinder and cyl-1 section A
1шт.
17
PUMP, steering hand, refer to this group under steering hand pump
1шт.
18
9410203
HYD CONNECTOR,3/4"-16, 37 Degree x 3/4"-16, O-Ring
CONNECTOR, 3/4-16 37 deg hyd flared
3шт.
19
196584C2
HYDRAULIC HOSE
HOSE ASSY, steering hand pump, 94 in.
2шт.
20
9410976
ELBOW,90 Degree, 9/16"-18, 37 Degree x 9/16"-18, O-Ring
9/16-18 37 deg hyd tube 90 deg
4шт.
21
VALVE, steering, refer to this group under steering valve
1шт.
22
155309C91
HYDRAULIC HOSE,0.31" ID x 20.00", SAE 100R1
0.31" ID x 20.00", Steering
2шт.
23
196787C1
HYD TUBE
TUBE ASSY, steering forward upper and lower
2шт.
24
196789C1
HYD TUBE
TUBE ASSY, steering intermediate forward lower
1шт.
25
196788C1
HYD TUBE
TUBE ASSY, steering intermediate forward upper
1шт.
26
196790C2
HYD TUBE
TUBE ASSY, steering intermediate rearward upper and lower
2шт.
27
196791C1
HYD TUBE,0.375" OD
TUBE ASSY, steering rearward upper and lower
2шт.
28
178961C1
HOSE,7.9 mm ID x 1270.00 mm, SAE 100R1
Steering Rear 7.9 mm ID x 1270.00 mm, SAE 100R1
1шт.
28
179202C1
HOSE,7.94mm ID x 1727.2mm L, SAE 100R1
ASSY, 68 in., for use w/92-120 in. axle
1шт.
29
178962C1
HOSE ASSY.
HOSE ASSY, steering cylinder, 60 in.
1шт.
29
183920C1
HOSE ASSY.
HOSE ASSY, steering cylinder, 77 in., for use w/92-120 in. axle
1шт.
26613R1
CLAMP,1 7/8", Insul, 1/2" Bolt
1.875 dia znp coated med clo
1шт.
189299
BOLT,Hex, 5/16" - 18 x 4 1/2", Gr 5
5/16 x 4-1/2 type 5
1шт.
120376
NUT,5/16"-18, G5
1шт.
80681
LOCK WASHER,5/16"
WASHER, LOCK, 5/16"
1шт.
134238R1
WASHER
.344 x 1.000 x .054
1шт.
30
548247R91
CYLINDER ASSY.,Double Acting, 22.35mm Rod, 228.6mm Stroke
CYLINDER ASSY, steering, w/o power guide wheels
1шт.
548357R91
SEAL KIT
cylinder service
1шт.
30
127913C92
CYLINDER
ASSY, steering, with power guide wheels
1шт.
73661C92
SEAL KIT
KIT, cylinder service, refer to this group under steering cylinder and to cyl-1 section B
1шт.
31
178039C1
CONNECTOR, ELEC
CONNECTOR, 3/8 beaded tube
1шт.
32
244713R1
HOSE CLAMP,#4, 0.25/0.62 Type M Worm
CLAMP, hose
4шт.
33
HOSE, steering and unloader swing valve return, use 12.5 in. of 3/8 ID hyd hose from 50 ft roll marked S118400
2шт.
34
196866C1
HYD TUBE
TUBE ASSY, foot-n-inch return
1шт.
35
939480R91
HOSE
ASSY, unloader swing valve, 20 in.
2шт.
36
196751C1
UNLOADING TUBE
TUBE ASSY, unloader tube swing lower
1шт.
37
196751C1
UNLOADING TUBE
TUBE ASSY, unloader tube swing upper, replaces 196799C1
1шт.
38
9403291
BHD LOCK NUT,Blkhd, 7/16"-20
NUT, 1/4 znd bulkhead union
2шт.
39
9403252
FITTING,Blkhd, 7/16"-20, 37 Degree x 7/16"-20, 37 Degree
UNION, 1/4 znd bulkhead
2шт.
40
195604C1
HOSE ASSY.
HOSE ASSY, unloader swing cylinder, 15 in.
2шт.
41
196800C1
HYD TUBE
TUBE ASSY, unloader swing cylinder
1шт.
42
9410974
ELBOW,90 Degree, 7/16"-20, 37 Degree x 7/16"-20, O-Ring
7/16-20 37 deg hyd tube
2шт.
43
369751R1
O-RING,0.072" Thk x 0.351" ID, -904, Cl 6, 90 Duro
4-1, 90 Duro, .351" ID x .072" Thk, 1/4 OD tube
2шт.
44
113960C93
CYLINDER ASSY.,Double Acting, 19.05mm Rod, 381mm Stroke
CYLINDER, unloader swing, for service parts refer to cyl-1 section B
1шт.
137185
COTTER PIN,1/8" x 1"
PIN, SPLIT (COTTER), 1/8" x 1"
1шт.
22754R1
CLEVIS PIN,5/8" x 1.844"
PIN, CLEVIS, 5/8" x 1.844"
1шт.
28196R1
SPLIT PIN/SAFETY PIN
PIN, 5/8 x 2.250 clevis
1шт.
62240C92
SEAL KIT
KIT, cylinder service
1шт.
45
178036C1
CONNECTOR, ELEC
CONNECTOR, unloader swing return
1шт.
46
VALVE, unloader swing, refer to this group under unloader swing valve
1шт.
47
9410358
PLUG
9/16-18
1шт.
48
187562C1
QUICK MALE COUPLING
COUPLING ASSY, reel lift hose self-sealing male
1шт.
49
196752C1
HYD TUBE
TUBE ASSY, reel lift
1шт.
50
196785C1
HYD TUBE
TUBE ASSY, header lift cylinder, for use w/3 lift cylinders
1шт.
Выбрано товаров: 68
