(282) - STEERING AXLE, RING GEAR, PINION

Запчасти Case IH 8790 (282) - STEERING AXLE, RING GEAR, PINION (23) - FOUR WHEEL DRIVE SYSTEM

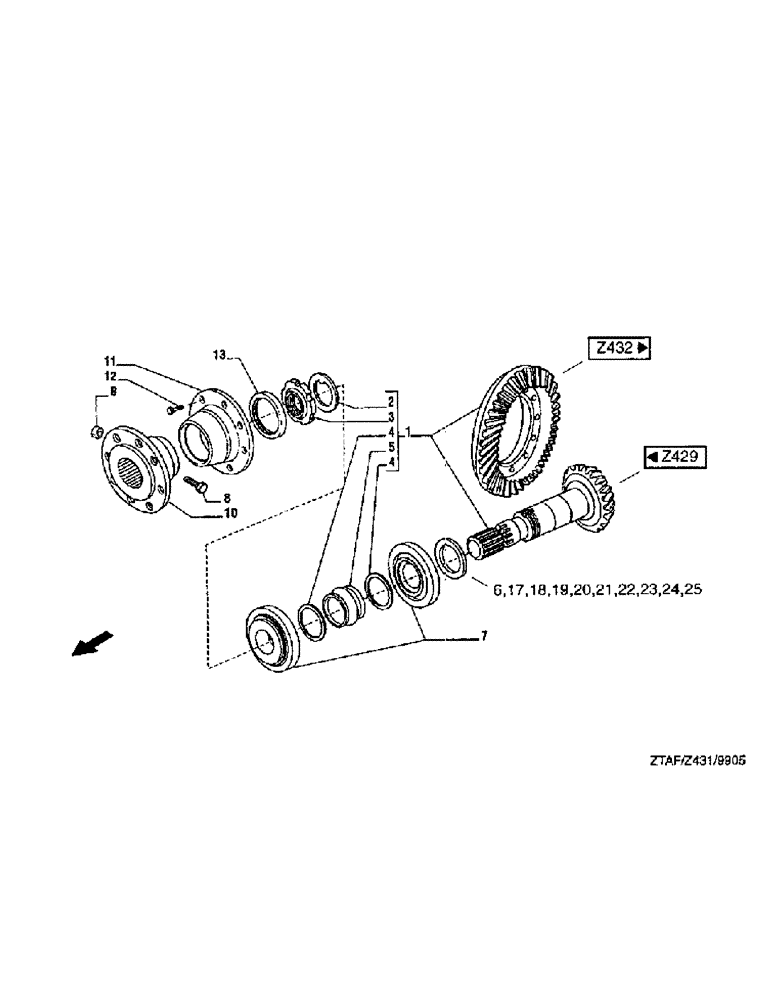

Схема запчастей Case IH 8790 - (282) - STEERING AXLE, RING GEAR, PINION (23) - FOUR WHEEL DRIVE SYSTEM
24
19
11
4
18
10
3
1
5
8
13
4
25
12
20
2
17
8
22
7
21
6
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

03224120

GEAR-SET

bevel

1шт.

2

03224137

WASHER, LOCK

PLATE

1шт.

3

03224145

NUT

1шт.

4

03224153

WASHER

2шт.

5

03224161

SPACER

RING

1шт.

6

03224178

SHIM

1шт.

7

03224274

BEARING

2шт.

8

03224282

SCREW

2шт.

9

03224290

SAFETY NUT

lock

2шт.

10

03224305

FLANGE

1шт.

11

03224313

PROTECTIVE COVER

1шт.

12

614-6016

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8, Full Thd

6шт.

13

03224016

GASKET

SEAL

1шт.

17

03224186

SHIM

1шт.

18

03224194

SHIM

1шт.

19

93224200

SHIM

1шт.

20

03224217

SHIM

1шт.

21

03224225

SHIM

1шт.

22

03224233

SHIM

1шт.

23

03224241

SHIM

1шт.

24

03224258

SHIM

1шт.

25

03224266

SHIM

1шт.
