(250) - CENTRAL ELECTRICAL SYSTEM, WIRING

Запчасти Case IH 8790 (250) - CENTRAL ELECTRICAL SYSTEM, WIRING (55) - ELECTRICAL SYSTEMS

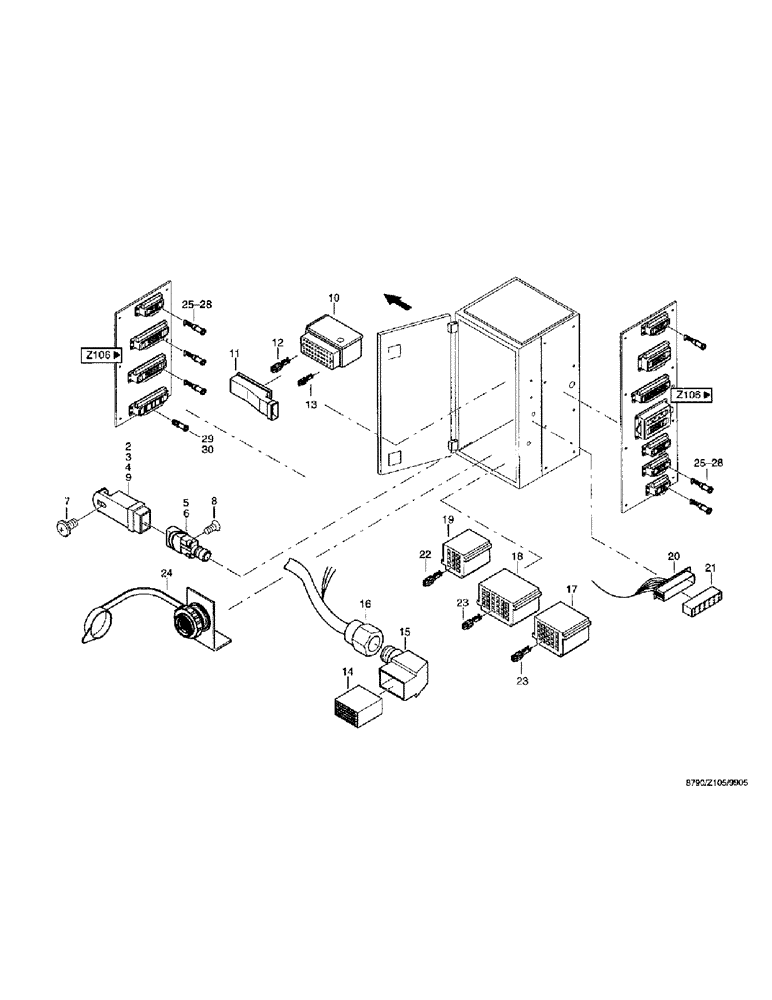

Схема запчастей Case IH 8790 - (250) - CENTRAL ELECTRICAL SYSTEM, WIRING (55) - ELECTRICAL SYSTEMS
17
19
11
28
16
12
30
22
23
18
24
13
3
21
28
10
14
9
2
6
4
29
25
8
15
23
5
25
20
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

03268566

SOCKET

pick up housing, 55

1шт.

3

03268574

GASKET

SEAL, 55

1шт.

4

03268582

ELEC. TERMINAL PIN

PLUG housing, 55

1шт.

5

03268590

CLAMP

Cpl., 55

1шт.

6

03268621

LIGHT FAIRING

CAP protection, 55

1шт.

7

03268638

SCREW

BOLT housing, 55

1шт.

8

03268646

SCREW

self-tapping, ST2.9 x 13-F/A3C DIN7981

2шт.

9

03268654

CONTACT

0.5-1.5

28шт.

10

03268662

DOOR COVER

housing, 42

4шт.

11

03268670

CAP ASSY.

42

4шт.

12

03268687

CABLE TERMINAL

19шт.

13

03268695

CONTACT

0.5-1.0

56шт.

14

98031398

PIN

INSERT, STAF 20

1шт.

15

07075538

DOOR COVER

PLUG housing, 16A

1шт.

16

07068266

GLAND

Ipon screwed cable gland, PG16 5VF1243

1шт.

17

03268701

SOCKET

housing, 15

1шт.

18

03268718

SOCKET

housing, 18

1шт.

19

03268726

SOCKET

housing, 9

1шт.

20

03268734

SOCKET

base housing, 18

1шт.

21

03268742

RING

SLEEVE

15шт.

22

03268750

CONTACT

0.5-1.0

14шт.

23

03268767

CONTACT

1.5-2.5

2шт.

24

03268775

CONTACT

SOCKET, TYP III

5шт.

25

07075474

CONTACT

SOCKET, 0.5

85шт.

26

07075482

POWER SOCKET,0.75 - 1 mm2

SOCKET, 0.75-1.0

137шт.

27

07075490

POWER SOCKET

SOCKET, 1.5

49шт.

28

03268783

CONTACT

SOCKET, 2.5

7шт.

29

03268791

CONTACT

SOCKET, 2.5

2шт.

30

03268806

CONTACT

SOCKET, 4.0

3шт.
