Запчасти Case IH 8750 (7-12) - SNOUT SHIELDS ASSEMBLY, 38 INCH ROW (58) - ATTACHMENTS/HEADERS

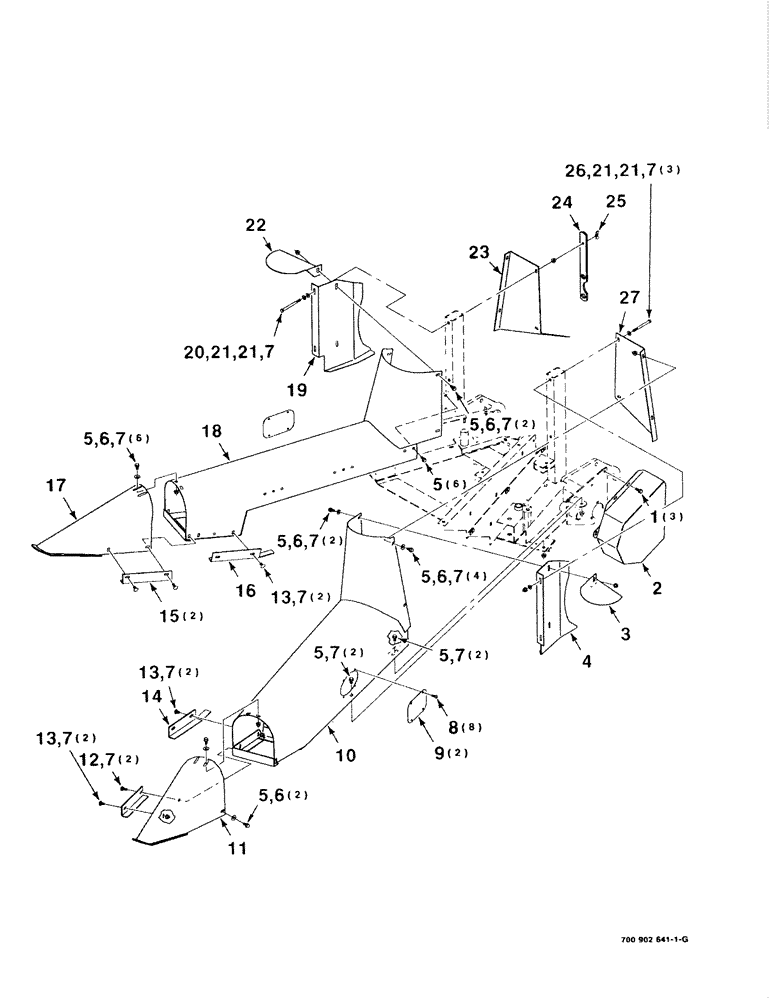

Схема запчастей Case IH 8750 - (7-12) - SNOUT SHIELDS ASSEMBLY, 38 INCH ROW (58) - ATTACHMENTS/HEADERS
14
21
1
5
13
7
6
6
3
7
7
18
26
15
5
20
5
13
22
7
7
21
9
10
5
5
7
5
5
7
19
7
7
4
13
7
2
21
5
23
24
25
8
6
27
11
16
7
12
6
7
17
6
21

Артикул

Название

Примечание

Количество

1

7883382

BOLT,Hex, 3/8" - 16 x 1", Gr 120M

3/8-16 x HWHMS

3шт.

2

700128541

SHIELD

WA

1шт.

3

700120856

COVER

- left

1шт.

4

700124121

DEFLECTOR

- rear, left

1шт.

5

7883374

SCREW,Hex Washer, 3/8" - 16 x 3/4"

3/8-16 x 3/4 HWHMS

26шт.

6

700710049

WASHER

3/8 FENDER WASHER

16шт.

7

700710049

WASHER

3/8-16 HFTLN GR/G

30шт.

8

7883267

BOLT,Hex, 1/4" - 20 x 1/2", Gr 120M

1/4-20 x 1/2 HWHMS

8шт.

9

389668

PLATE

- cover

2шт.

10

6534853

DIVIDER ASSY.

DIVIDER WA - left

1шт.

11

6295133

DEFLECTOR

NOSE WA - left

1шт.

12

700047

BOLT

3/8-16 x 1 RHSNB

2шт.

13

7700065

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 3/4", Gr 5

3/8-16 X 3/4 RHSNB

6шт.

14

6535124

ANGLE

- left

1шт.

15

6534267

ANGLE

- wear, outer

2шт.

16

6534259

ANGLE

- right

1шт.

17

6295166

DEFLECTOR

NOSE WA - right

1шт.

18

6534028

DIVIDER ASSY.

DIVIDER WA - right

1шт.

19

700124122

DEFLECTOR

- rear, right

1шт.

20

701714

BOLT,Hex, 3/8" - 16 x 4 1/2", Gr 5

3/8-16 x 4-1/2 C

1шт.

21

705533

WASHER

3/8 HARDENED PLAIN WASHER

8шт.

22

700124183

COVER

- right

1шт.

23

700124118

SHIELD

- right

1шт.

24

1162023

SPECIAL WRENCH

WRENCH - special

1шт.

25

704361

NUT, WING

3/8-16 WING NUT

1шт.

26

7703523

BOLT,Hex, 3/8" - 16 x 4", Gr 5

3/8-16 x 4 C

3шт.

27

700124117

SHIELD

- left

1шт.

Выбрано товаров: 27
