(07-12) - CENTER SHIELDS ASSEMBLY, 38" ROW

Запчасти Case IH 8725 (07-12) - CENTER SHIELDS ASSEMBLY, 38" ROW (09) - CHASSIS

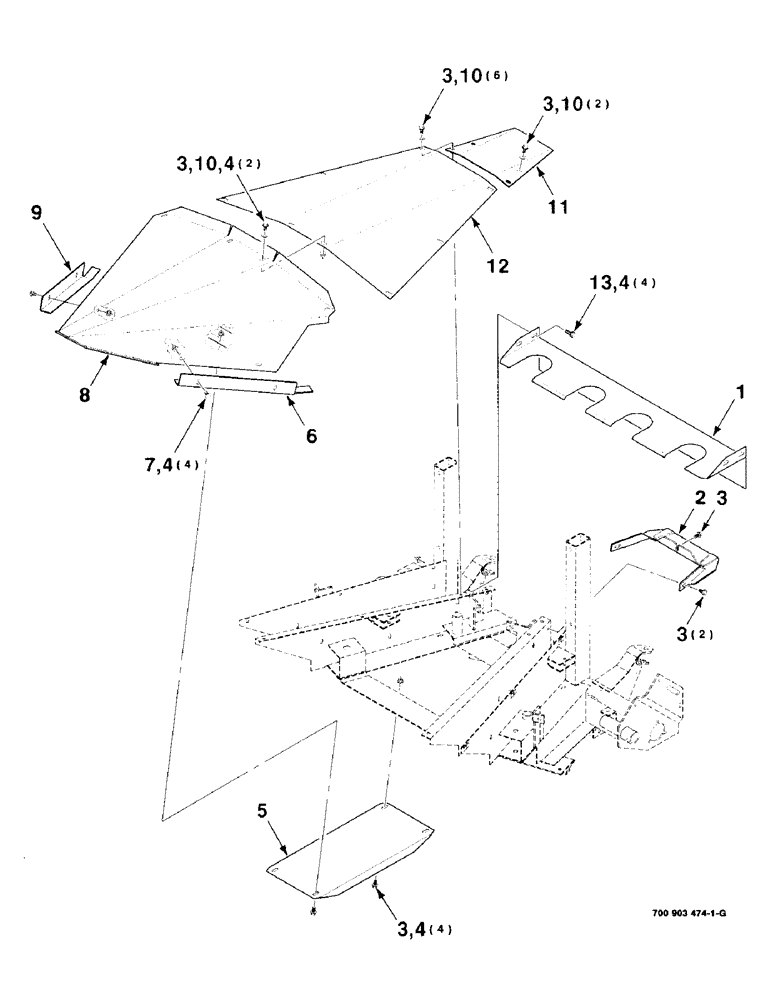

Схема запчастей Case IH 8725 - (07-12) - CENTER SHIELDS ASSEMBLY, 38" ROW (09) - CHASSIS
9
3
8
5
4
4
3
2
3
10
3
10
3
4
12
1
11
4
7
3
6
10
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

6535108

SHIELD

- gear

1шт.

2

6535025

STRIPPER

WA

1шт.

3

409-7612

BOLT,3/8"-16 x 1.09" OAL

3/8-16 X 3/4 HWHMS

17шт.

4

232-5316

FLANGE NUT,Flg, 3/8"-16

3/8-16 HFTLN GR/G

14шт.

5

6535082

SUPPORT

- snout, center

1шт.

6

700124133

ANGLE

- wear, left

1шт.

7

111-360

CARRIAGE BOLT,Short NK, 3/8"-16 x 3/4", G5

BOLT, CARRIAGE, Short NK, 3/8"-16 x 3/4", G5

4шт.

8

6534911

SHIELD

SNOUT WA - center

1шт.

9

700124134

ANGLE

- wear, right

1шт.

10

496-81010

WASHER

3/8 HWPW

10шт.

11

6534994

PLATE

WA - rear

1шт.

12

6534978

PANEL

ISLAND - rear

1шт.

13

121-226

SERRATED BOLT,Hex, 3/8" - 16 x 1"

4шт.
