(07-10) - CENTER SHIELDS ASSEMBLY, 30" ROW

Запчасти Case IH 8725 (07-10) - CENTER SHIELDS ASSEMBLY, 30" ROW (09) - CHASSIS

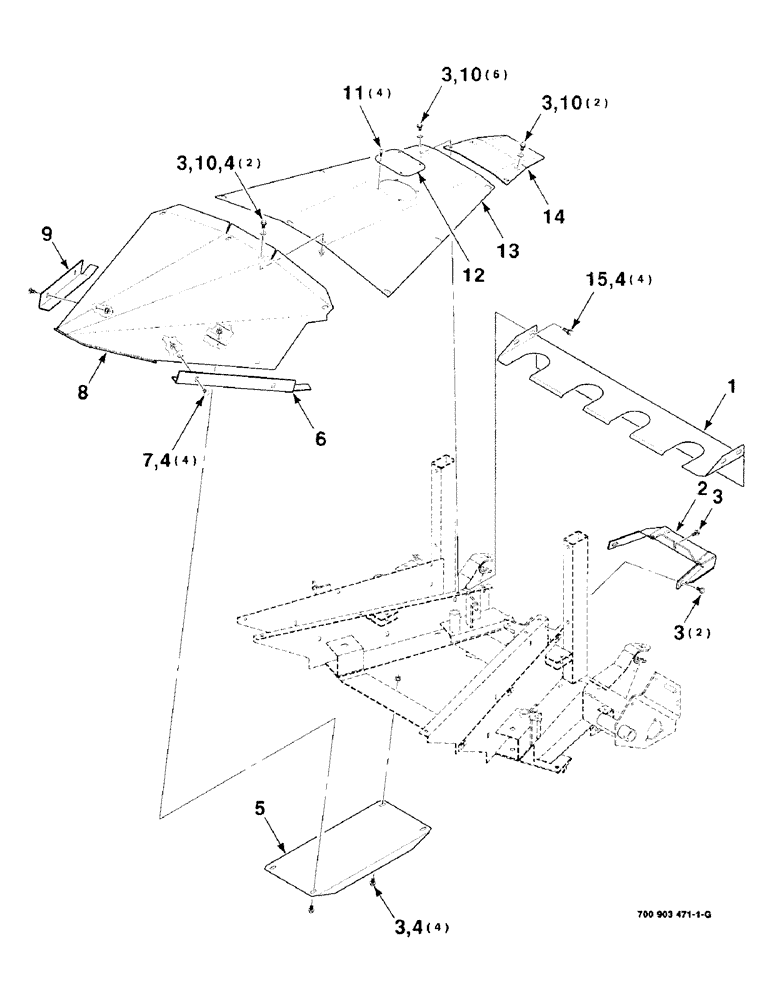

Схема запчастей Case IH 8725 - (07-10) - CENTER SHIELDS ASSEMBLY, 30" ROW (09) - CHASSIS
3
7
1
14
4
4
4
15
12
3
6
10
5
3
10
8
13
3
11
9
3
4
3
2
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

6535108

SHIELD

- gear

1шт.

2

6535553

STRIPPER

WA

1шт.

3

409-7612

BOLT,3/8"-16 x 1.09" OAL

3/8-16 X 3/4 HWHMS

17шт.

4

232-5316

FLANGE NUT,Flg, 3/8"-16

3/8-16 HFTLN GR/G

14шт.

5

6535082

SUPPORT

- snout, center

1шт.

6

700124133

ANGLE

- wear, left

1шт.

7

111-360

CARRIAGE BOLT,Short NK, 3/8"-16 x 3/4", G5

BOLT, CARRIAGE, Short NK, 3/8"-16 x 3/4", G5

4шт.

8

6535447

SHIELD

SNOUT WA - cneter

1шт.

9

700124134

ANGLE

- wear, right

1шт.

10

496-81010

WASHER

3/8 HWPW

10шт.

11

121-3

SERRATED BOLT,Hex, 1/4" - 20 x 1/2", Gr 5

4шт.

12

389668

PLATE

- cover

1шт.

13

700127626

PANEL

ISLAND - rear

1шт.

14

6535538

PLATE

WA - rear

1шт.

15

121-226

SERRATED BOLT,Hex, 3/8" - 16 x 1"

4шт.
