(10.450.AE) - AIR COMPRESSOR, LINE

Запчасти Case IH FVAE2884X B200 (10.450.AE) - AIR COMPRESSOR, LINE (10) - ENGINE

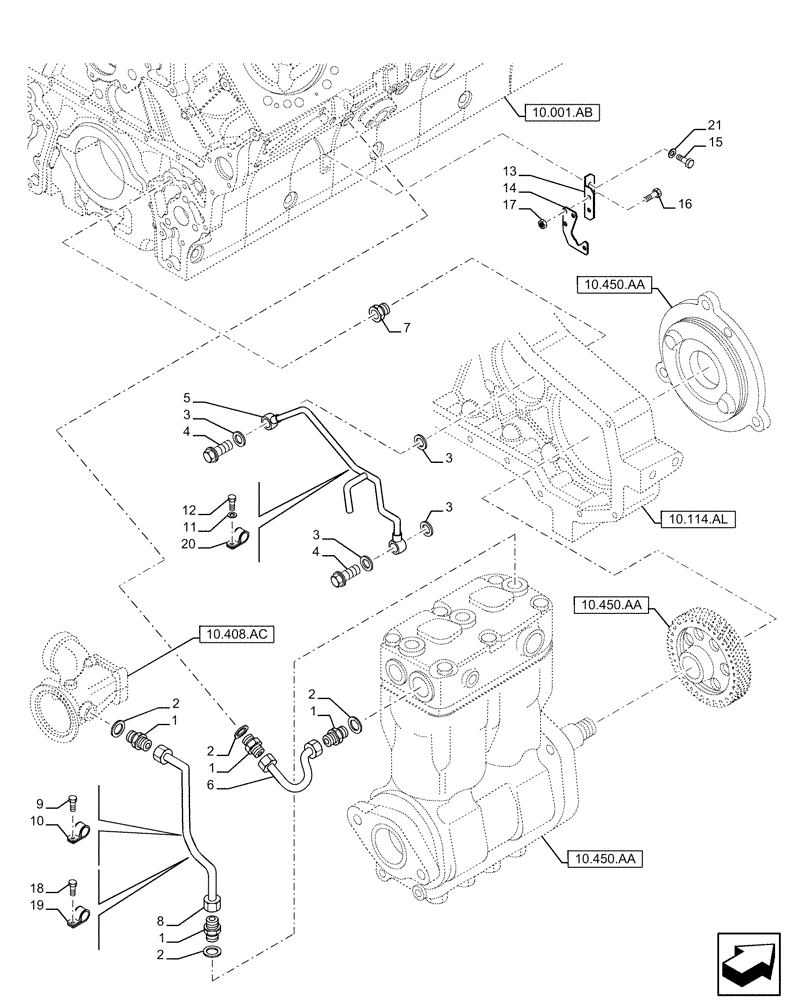

Схема запчастей Case IH FVAE2884X B200 - (10.450.AE) - AIR COMPRESSOR, LINE (10) - ENGINE
10.450.aa
15
9
1
21
6
11
7
8
1
20
3
2
2
3
1
19
16
10
17
3
4
14
3
13
5
1
2
18
2
12
4
10.114.al
10.001.ab
10.408.ac
10.450.aa
10.450.aa
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

16500411

HYD CONNECTOR

4шт.

2

99489020

FITTING

4шт.

3

98474305

SEALING WASHER

8шт.

4

4864079

BANJO BOLT

4шт.

5

504050100

PIPE

1шт.

6

504109614

1шт.

7

504049545

HYD CONNECTOR

1шт.

8

504109611

1шт.

9

16596924

BOLT,Hex, M6 x 10mm, Cl 8.8

1шт.

10

17316799

SPARE PART

1шт.

12

16597925

BOLT,Hex, M8 x 14mm

1шт.

13

504111793

1шт.

15

16673535

BOLT,M8 x 16mm

2шт.

16

16673635

BOLT,Hex, M8 x 1.25 x 20mm, Full Thd

2шт.

17

16984235

NUT

2шт.

18

16597924

SCREW,M8 x 14mm

1шт.

19

17314590

COLLAR

1шт.

20

10450390

RETAINER COLLAR,14mm, Coat, 9mm Bolt Hole, P Type

1шт.

21

10519624

WASHER,8.15mm ID x 17mm OD x 2mm Thk

2шт.
