(10.400.AE) - COOLANT HEATING LINES

Запчасти Case IH FVAE2884X B200 (10.400.AE) - COOLANT HEATING LINES (10) - ENGINE

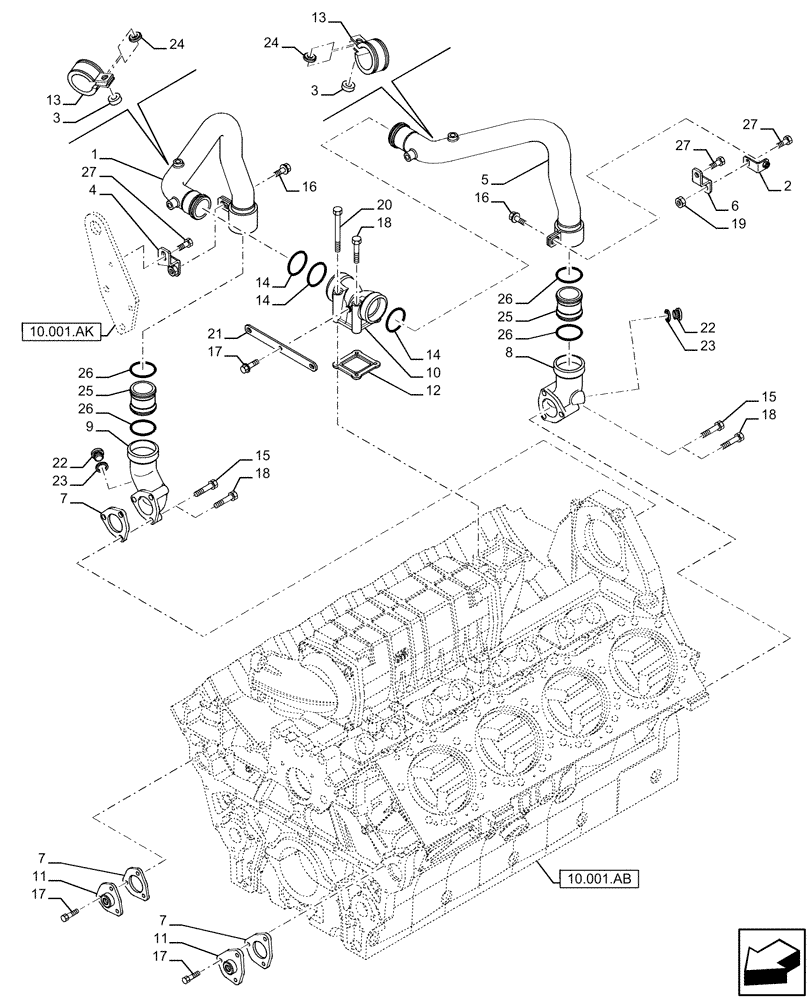

Схема запчастей Case IH FVAE2884X B200 - (10.400.AE) - COOLANT HEATING LINES (10) - ENGINE
10.001.ak
4
8
18
5
25
22
11
12
13
7
24
14
15
17
14
23
3
27
27
1
23
7
16
13
22
9
10
26
14
18
18
11
17
15
7
27
26
3
21
6
2
20
24
19
26
16
25
17
26
10.001.ab
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504171749

TUBE

1шт.

2

504173039

BRACKET

1шт.

3

7302112

SPACER

2шт.

4

504173051

BRACKET

1шт.

5

504171714

PIPE

1шт.

6

504093923

RETAINER COLLAR

1шт.

7

504045914

GASKET

3шт.

8

504059916

PIPE

1шт.

9

504059917

PIPE

1шт.

10

504063275

TUBE

1шт.

11

504057355

COVER

2шт.

12

504063703

GASKET

1шт.

13

504183917

COLLAR CLAMP

2шт.

15

16592425

BOLT,M8 x 65mm

4шт.

16

16673835

BOLT,Hex, M8 x 30mm

2шт.

17

16586225

BOLT,M8 x 16mm

6шт.

18

16586725

BOLT,Hex, M8 x 1.25 x 40mm

4шт.

19

17964125

NUT

M8

1шт.

20

16588224

BOLT,Hex, M12 x 40mm, Cl 8.8

2шт.

21

504074924

FLANGE

1шт.

22

16993911

PLUG

4шт.

23

99489018

SEALING WASHER

2шт.

24

504184203

WASHER

2шт.

25

504138011

SLEEVE

2шт.

26

NS

NOT SERVICED

O-Ring

2шт.

27

16673735

BOLT,Hex, M8 x 1.25 x 25mm

3шт.
