(10.250.AJ) - AIR-WATER HEAT EXCHANGER

Запчасти Case IH FVAE2884X B200 (10.250.AJ) - AIR-WATER HEAT EXCHANGER (10) - ENGINE

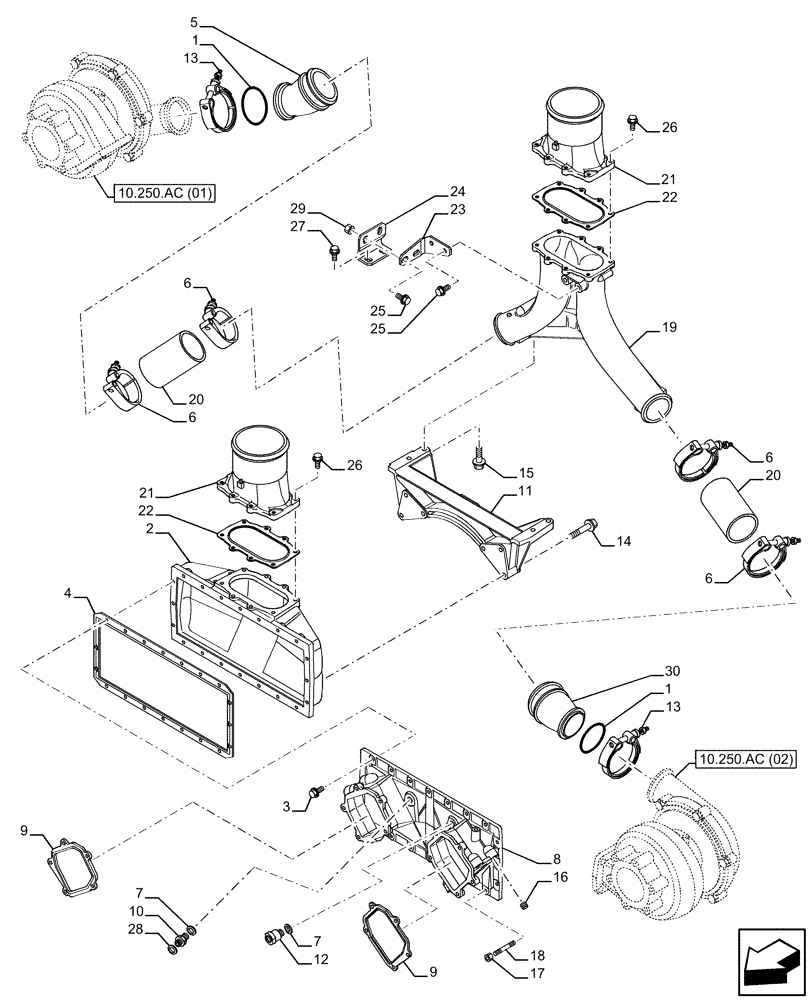

Схема запчастей Case IH FVAE2884X B200 - (10.250.AJ) - AIR-WATER HEAT EXCHANGER (10) - ENGINE
10.250.ac (02)
17
21
3
6
18
19
30
26
22
6
28
11
5
2
27
6
29
21
9
23
9
20
6
25
4
25
12
10
13
7
1
1
22
13
26
20
15
8
14
24
16
7
10.250.ac (01)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

17284681

GASKET

2шт.

2

504113882

CONVEYOR

1шт.

3

504049513

SCREW

20шт.

4

504044894

GASKET

1шт.

5

504134610

AIR DUCT

1шт.

6

17769094

MOUNTING CLIP

4шт.

7

99489019

SEALING WASHER

2шт.

8

504074096

CONVEYOR

1шт.

8

504072273

1шт.

9

504048947

GASKET

2шт.

10

504044568

FITTING

M16X1,5-7/16"

1шт.

11

504086170

SUPPORT

1шт.

12

504044567

FITTING

1шт.

13

4800661

COLLAR

2шт.

14

16587825

SCREW,Hex, M10 x 60mm, Cl 8.8

6шт.

15

16587325

SCREW,Hex, M10 x 35mm

4шт.

16

17847870

THREADED INSERT

M8

11шт.

17

17044725

NUT,Hex, M8

6шт.

18

16729424

STUD

4шт.

19

504113895

MANIFOLD

1шт.

20

5801752412

SLEEVE

2шт.

21

504113884

AIR DUCT

2шт.

22

504117545

GASKET

2шт.

23

504117957

BRACKET

1шт.

24

504117969

BRACKET

1шт.

25

16600225

FLANGE BOLT,Hex, M8 x 18mm, Cl 8.8

4шт.

26

16586425

BOLT,M8 x 25mm

16шт.

27

16586325

BOLT,Hex, M8 x 20mm, Cl 8.8

2шт.

28

504046227

O-RING

1шт.

29

17044725

NUT,Hex, M8

2шт.

30

504134609

AIR DUCT

1шт.
