(10.210.AS) - FUEL LINE, RETURN

Запчасти Case IH FVAE2884X B200 (10.210.AS) - FUEL LINE, RETURN (10) - ENGINE

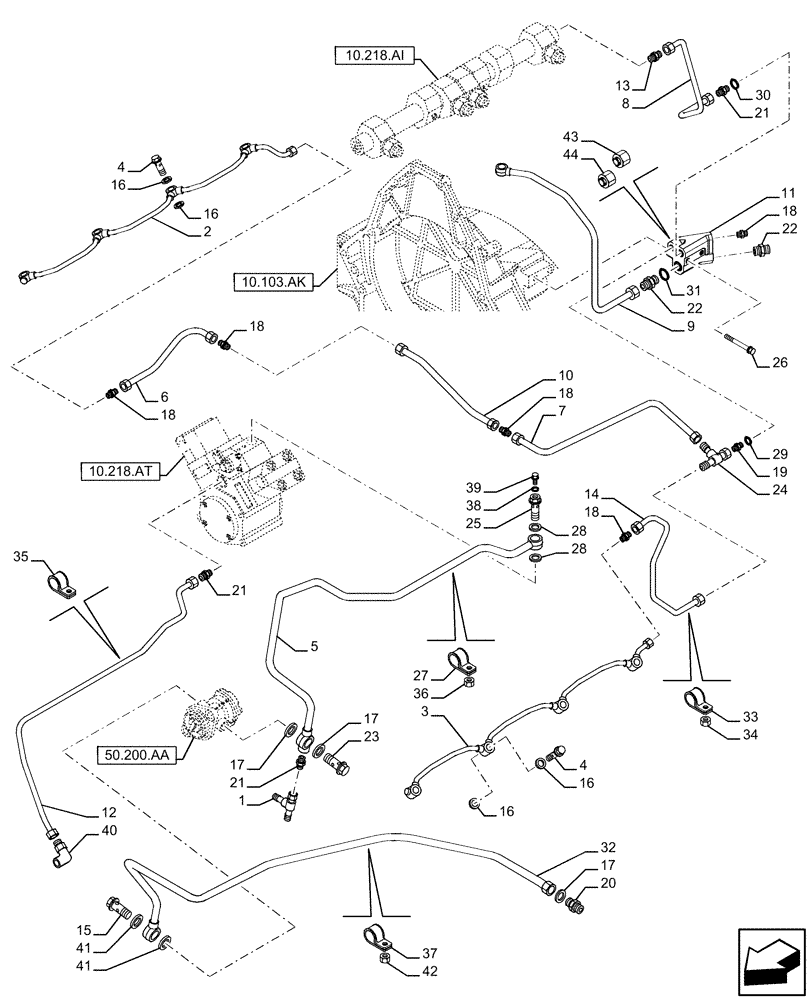

Схема запчастей Case IH FVAE2884X B200 - (10.210.AS) - FUEL LINE, RETURN (10) - ENGINE
10.103.ak
24
20
43
16
39
21
17
4
16
44
27
41
4
40
19
18
10
34
21
37
33
42
36
9
18
17
23
11
26
29
18
31
3
6
12
1
14
17
35
18
38
15
21
16
5
2
13
8
22
32
18
7
22
16
28
28
41
50.200.aa
30
25
10.218.ai
10.218.at
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

16504811

3 WAY CONNECTION

2шт.

2

504071550

RETURN PIPE

1шт.

3

504071551

RETURN PIPE

1шт.

4

504034362

BANJO BOLT

M10X1,5

8шт.

5

504074230

RETURN PIPE

1шт.

6

504079220

RETURN PIPE

1шт.

7

504074221

RETURN PIPE

1шт.

8

504074227

RETURN PIPE

1шт.

9

504074230

RETURN PIPE

1шт.

10

504079223

RETURN PIPE

1шт.

11

504074653

FITTING

1шт.

12

504280465

1шт.

13

504074830

FITTING

M18

1шт.

14

504074224

RETURN PIPE

1шт.

15

16592225

BOLT,M8 x 55mm

1шт.

16

99489016

GASKET

16шт.

17

4893207

SEALING WASHER,15.5mm ID x 26mm OD x 1.5mm Thk

3шт.

18

16501614

5шт.

19

16500114

UNION

M12 x 1,5 - M14 x 1,5mm

1шт.

20

16500214

M14 x 1,5 - M16 x 1,5mm

SPARE PART

1шт.

21

16500314

FITTING

4шт.

22

16500514

FITTING

M22 x 1,5 - M26 x 1,5mm

2шт.

23

4864085

BANJO BOLT

M18 x 1,5mm

1шт.

24

16504614

TEE

M14 x 1,5mm

1шт.

25

504121629

BANJO BOLT

1шт.

26

16597925

BOLT,Hex, M8 x 14mm

4шт.

27

17316390

RETAINER COLLAR

2шт.

28

99469378

WASHER, SEALING

2шт.

29

99489018

SEALING WASHER

1шт.

30

99489019

SEALING WASHER

3шт.

31

99489022

GASKET,22mm ID x 30mm OD x 1.50mm Thk

1шт.

32

504880798

1шт.

33

17316590

BRACKET

12mm Dia

3шт.

34

16597925

BOLT,Hex, M8 x 14mm

3шт.

35

17316899

SPARE PART

2шт.

36

17044735

NUT,Hex, M8

1шт.

38

2855325

SEAL

1шт.

39

504144621

PLUG

M12 x 1mm

1шт.

40

16502714

ELBOW

M16 x 1,5mm

2шт.

41

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

1шт.

42

16508815

NUT

1шт.

43

504157209

PLUG

1шт.

44

504157222

1шт.
