(0.32.1/ B) - WATER LINES OUTLET FROM OIL HEAT EXCHANGER (504195835)

Запчасти Case IH FVAE2884X B200 (0.32.1/ B) - WATER LINES OUTLET FROM OIL HEAT EXCHANGER (504195835)

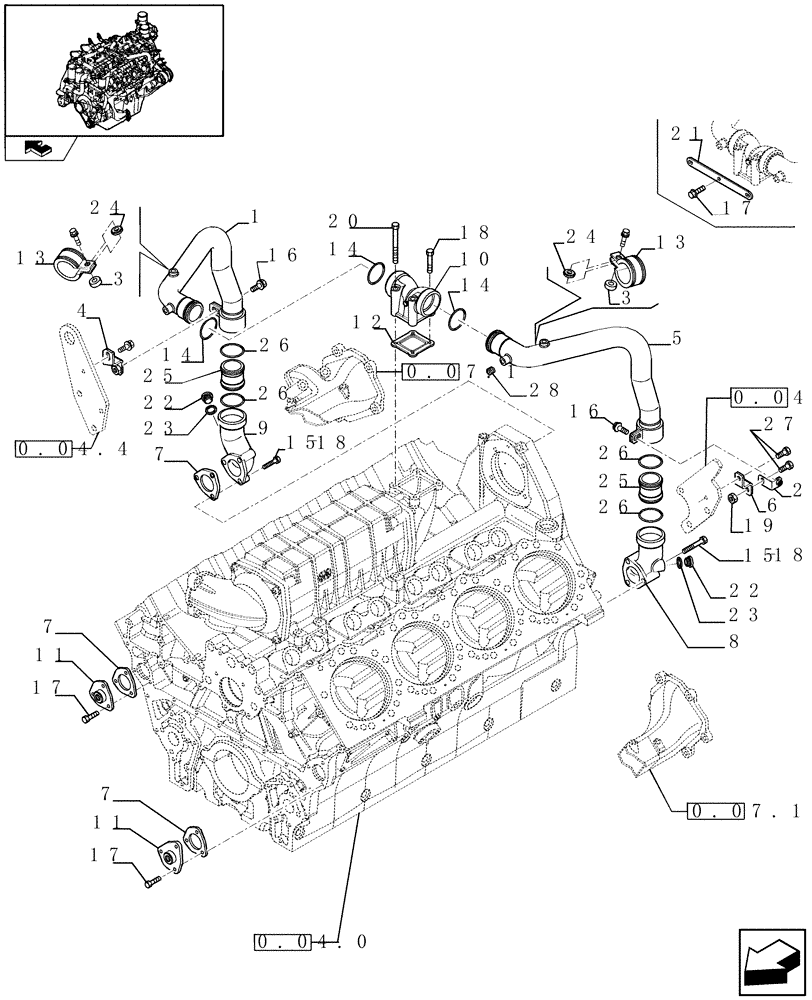

Схема запчастей Case IH FVAE2884X B200 - (0.32.1/ B) - WATER LINES OUTLET FROM OIL HEAT EXCHANGER (504195835)
-
18
14
24
16
1
25
-
27
3
9
18
13
22
0.04.4
0.07.1
0.04.4
0.07.1
0.04.0
17
10
20
4
15
11
7
17
26
12
25
23
7
26
13
26
16
18
3
11
8
19
2
24
14
home
14
17
5
7
15
23
21
22
28
6
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504171749

TUBE

1шт.

2

504173039

BRACKET

1шт.

3

7302112

SPACER

SP=7 mm

2шт.

4

504173051

BRACKET

1шт.

5

504171714

PIPE

1шт.

6

504093923

RETAINER COLLAR

1шт.

7

504045914

GASKET

3шт.

8

504059916

PIPE

1шт.

9

504059917

PIPE

1шт.

10

504063275

TUBE

1шт.

11

504057355

COVER

2шт.

12

504063703

GASKET

1шт.

13

504183917

COLLAR CLAMP

2шт.

14

4863369

O-RING

D. 46,99X5,33 mm

2шт.

15

16592424

SCREW,M8 x 65mm

M8X65 mm

4шт.

16

2852247

BOLT,Hex, M8 x 1.25 x 30mm

2шт.

17

16586225

BOLT,M8 x 16mm

6шт.

18

2852295

SCREW,Hex, M8 x 1.25 x 40mm

M8X1,25X40 mm

4шт.

19

17964125

NUT

M8

1шт.

20

16588224

BOLT,Hex, M12 x 40mm, Cl 8.8

M12X1,75X40 mm

2шт.

21

504074924

FLANGE

1шт.

22

16586225

BOLT,M8 x 16mm

4шт.

23

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D. 14X22 mm SP=1,5 mm

2шт.

24

504184203

WASHER

2шт.

25

504138011

SLEEVE

2шт.

27

16586425

BOLT,M8 x 25mm

M8 x 25

2шт.

28

16993911

PLUG

2шт.
