(0.24.2) - TURBOCHARGING LINES (504115135)

Запчасти Case IH FVAE2884X B200 (0.24.2) - TURBOCHARGING LINES (504115135)

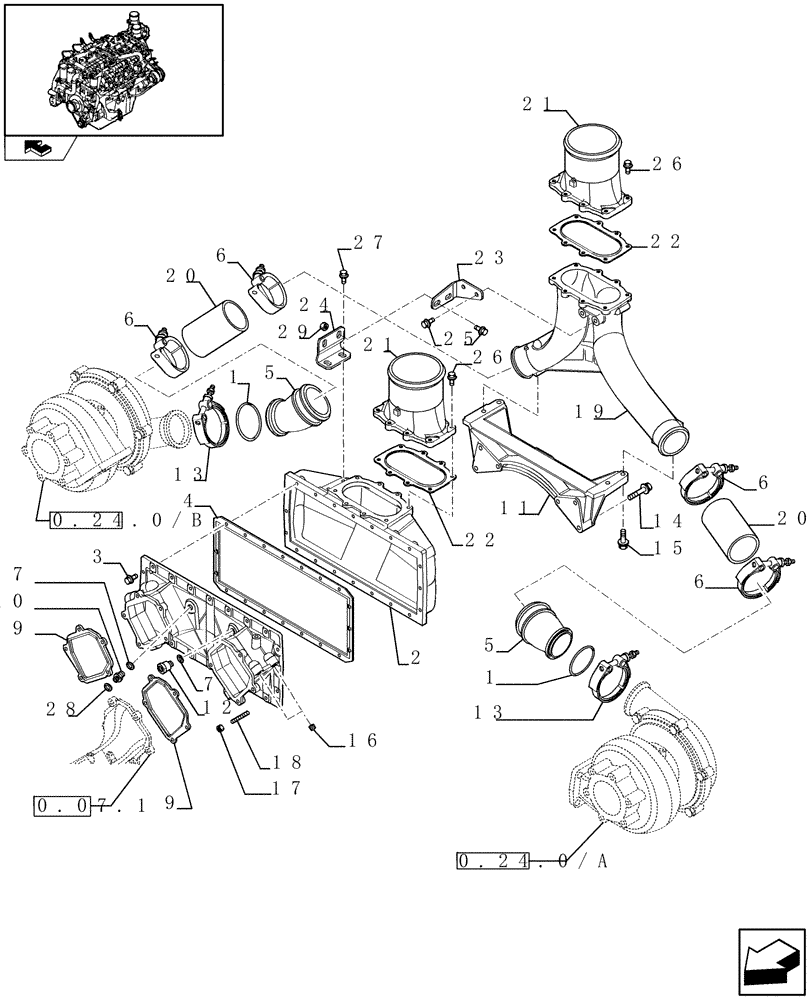

Схема запчастей Case IH FVAE2884X B200 - (0.24.2) - TURBOCHARGING LINES (504115135)
0.24.0/a
6
27
6
18
0.24.0/b
19
6
21
1
25
11
5
24
26
13
15
22
23
2
29
9
3
4
20
1
10
21
12
16
7
13
0.07.1
22
17
26
5
28
7
6
home
9
14
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

17284481

GASKET

D. 58,4 mm SP=2,6 mm

2шт.

2

504113882

CONVEYOR

1шт.

3

504049513

SCREW

20шт.

4

504044894

GASKET

1шт.

5

504090263

AIR DUCT

2шт.

6

17769094

MOUNTING CLIP

4шт.

7

99489019

SEALING WASHER

D. 16X24 mm SP=1,5 mm

2шт.

8

504074096

CONVEYOR

1шт.

9

504048947

GASKET

2шт.

10

504044568

FITTING

M16X1,5-7/16"

1шт.

11

504086170

SUPPORT

1шт.

12

504044567

FITTING

1шт.

13

504073342

MOUNTING CLIP

2шт.

14

16587825

SCREW,Hex, M10 x 60mm, Cl 8.8

M10X1,5X60 mm

6шт.

15

16587325

SCREW,Hex, M10 x 35mm

M10 x 35

4шт.

16

17847870

THREADED INSERT

M8

11шт.

17

2852389

FLANGE NUT

M8

6шт.

18

13517024

STUD

M8X1,25X25

4шт.

19

504113895

MANIFOLD

1шт.

20

5801752412

SLEEVE

2шт.

21

504113884

AIR DUCT

2шт.

22

504117545

GASKET

2шт.

23

504117957

BRACKET

1шт.

24

504117969

BRACKET

1шт.

25

16600225

FLANGE BOLT,Hex, M8 x 18mm, Cl 8.8

M8X1,25X18 mm

4шт.

26

16586425

BOLT,M8 x 25mm

M8 x 25

16шт.

27

2854600

SCREW

2шт.

28

504046227

O-RING

1шт.

29

2852389

FLANGE NUT

2шт.
