(0.20.3[02]) - FUEL LINES & RELATED PARTS (504115133)

Запчасти Case IH FVAE2884X B200 (0.20.3[02]) - FUEL LINES & RELATED PARTS (504115133)

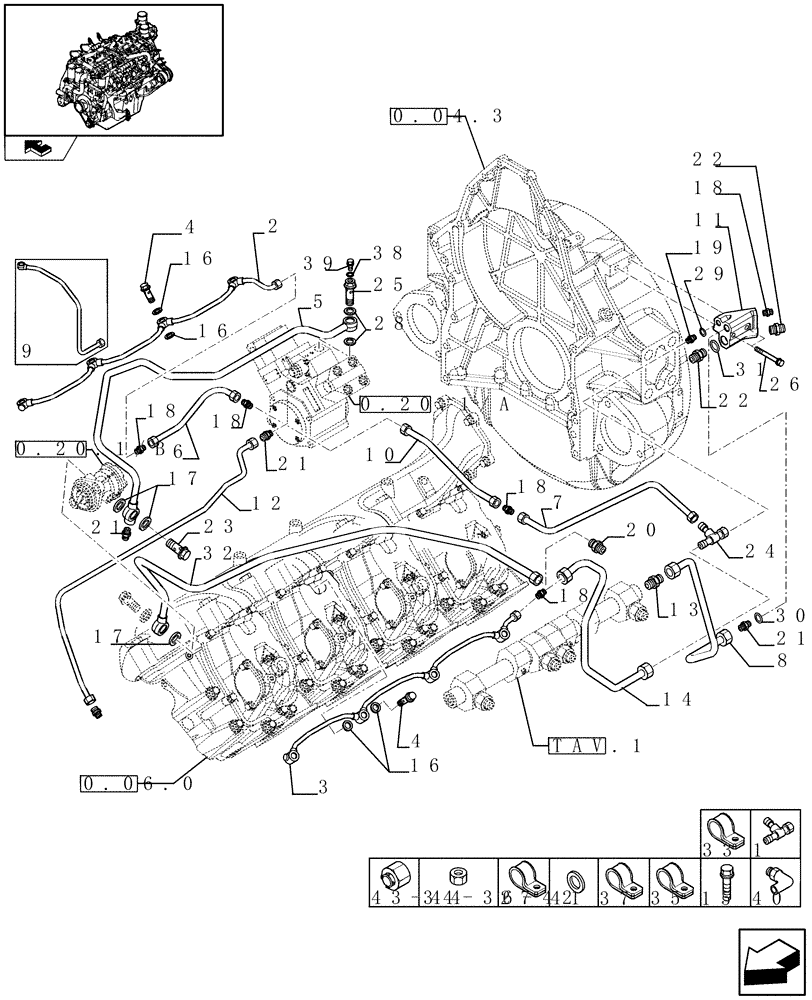

Схема запчастей Case IH FVAE2884X B200 - (0.20.3[02]) - FUEL LINES & RELATED PARTS (504115133)
tav.1
22
18
24
18
38
6
9
18
2
31
1
34-36-42
21
40
26
19
35
0.20.1/a
17
20
13
41
21
0.20.1/b
16
22
4
0.06.0
23
30
18
21
5
28
25
0.04.3
18
17
33
29
12
11
27
4
39
7
3
16
15
37
8
10
14
home
16
32
43-44
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

16504811

3 WAY CONNECTION

2шт.

2

504071550

RETURN PIPE

1шт.

3

504071551

RETURN PIPE

1шт.

4

504034362

BANJO BOLT

M10X1,5

8шт.

5

504147766

PIPE

1шт.

6

504079220

RETURN PIPE

1шт.

7

504074221

RETURN PIPE

1шт.

8

504074227

RETURN PIPE

1шт.

9

504074230

RETURN PIPE

1шт.

10

504079223

RETURN PIPE

1шт.

11

504074653

FITTING

1шт.

12

504230998

PIPE

1шт.

13

504074830

FITTING

M18

1шт.

14

504074224

RETURN PIPE

1шт.

15

16592225

BOLT,M8 x 55mm

M8X55 mm

1шт.

17

4893207

SEALING WASHER,15.5mm ID x 26mm OD x 1.5mm Thk

D. 18X26 mm SP=1,5 mm

3шт.

18

16501611

HYD CONNECTOR

M14X1,5 mm

5шт.

19

16500114

UNION

M12X1,5 - M14X1,5 mm

1шт.

20

16500214

M14X1,5 - M16X1,5 mm

SPARE PART

1шт.

21

16500314

FITTING

4шт.

22

16500514

FITTING

M22X1,5 - M26X1,5 mm

2шт.

23

4864085

BANJO BOLT

M18X1,5 mm

1шт.

24

16504614

TEE

M14X1,5 mm

1шт.

25

504121629

BANJO BOLT

1шт.

26

2852323

SCREW,M8 x 1.25 x 14mm

M8 x 14

4шт.

27

17316390

RETAINER COLLAR

2шт.

28

99469378

WASHER, SEALING

SEAL WASHER D. 22X30 mm

2шт.

29

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D. 14X22 mm SP=1,5 mm

1шт.

30

99489019

SEALING WASHER

D. 16X24 mm SP=1,5 mm

3шт.

31

87332142

SEAL,23.5mm ID x 30mm OD x 1.5mm Thk

D. 22X30 mm SP=1,5 mm

1шт.

32

504231356

PIPE

1шт.

33

2852485

BRACKET

D. 12 mm

1шт.

34

16509915

M18X1,5 mm

2шт.

35

17316899

D. 18 mm

SPARE PART

2шт.

36

17044735

NUT,Hex, M8

M8

1шт.

38

2855325

SEAL

D. 12X20 mm SP=1,5 mm

1шт.

39

504144621

PLUG

M12X1 mm

1шт.

40

16502714

ELBOW

M16X1,5 mm

2шт.

41

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

D. 16X24 mm SP=1,9 mm

1шт.

42

16508815

NUT

1шт.

43

504157209

PLUG

1шт.

44

504157222

1шт.
