(0.20.3[01]) - FUEL LINES & RELATED PARTS (504064781)

Запчасти Case IH FVAE2884X B200 (0.20.3[01]) - FUEL LINES & RELATED PARTS (504064781)

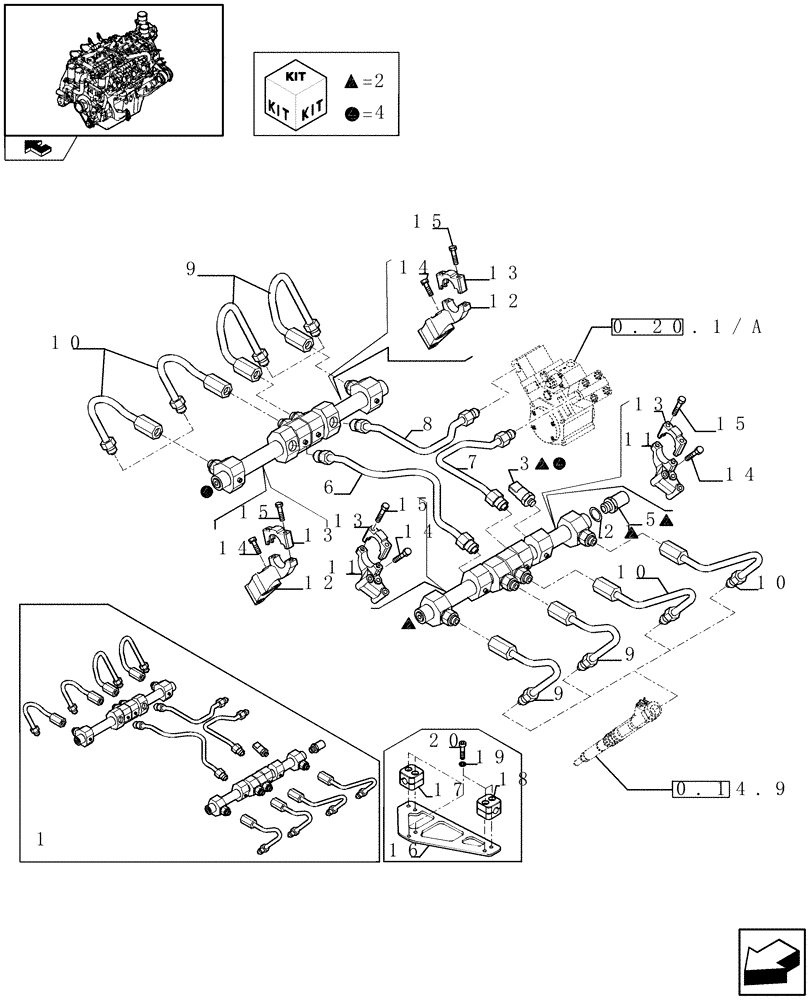

Схема запчастей Case IH FVAE2884X B200 - (0.20.3[01]) - FUEL LINES & RELATED PARTS (504064781)
8
21
1
19
4
7
15
4
2
10
12
5
12
13
13
0.20.1/a
14
14
15
15
4
18
home
2
2
11
13
9
15
6
17
10
14
11
4
2
2
3
9
2
14
16
13
9
0.14.9
20
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504215523

INJECTION PIPE

- ASSY

1шт.

2

504215523

INJECTION PIPE

- ASSY

1шт.

3

504043154

SENSOR

2шт.

4

504215527

INJECTION PIPE

- ASSY

1шт.

5

504043158

VALVE PRESSURE RELIE

1шт.

6

504215536

INJECTION PIPE

1шт.

7

504215534

INJECTION PIPE

1шт.

8

504215535

INJECTION PIPE

1шт.

9

504215530

INJECTION PIPE

4шт.

10

504215533

INJECTION PIPE

4шт.

11

504080479

BRACKET

RIGHT

1шт.

12

504080488

BRACKET

LEFT

1шт.

13

504039185

COVER

4шт.

14

2855301

SCREW,Hex, M8 x 1.25 x 50mm

M8X50 mm

12шт.

15

2852295

SCREW,Hex, M8 x 1.25 x 40mm

M8X1,25X40 mm

8шт.

16

504097534

BRACKET

1шт.

17

504097548

CLAMP

1шт.

18

504097549

CLAMP

1шт.

19

17094611

WASHER

6шт.

20

16689425

SCREW

6шт.

21

504120835

SEALING WASHER

1шт.
