(10.408.01) - HEAT EXCHANGER - ENGINE - EGR GROUP (504386959)

Запчасти Case IH F5CE5454C A003 (10.408.01) - HEAT EXCHANGER - ENGINE - EGR GROUP (504386959) (10) - ENGINE

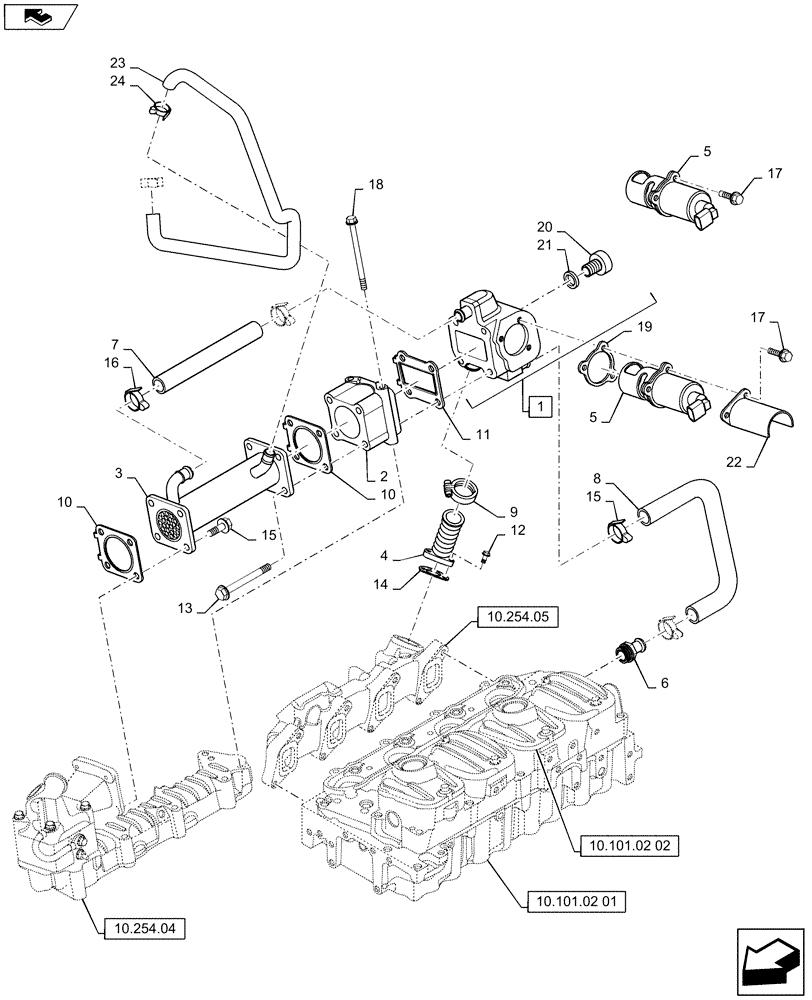

Схема запчастей Case IH F5CE5454C A003 - (10.408.01) - HEAT EXCHANGER - ENGINE - EGR GROUP (504386959) (10) - ENGINE
7
10
10.101.02 01
20
4
17
14
3
13
23
10.254.05
21
17
home
24
5
15
8
9
5
22
2
19
15
10.101.02 02
10.254.04
16
6
12
18
10
11
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504357765

BRACKET

1шт.

2

504385854

BRACKET

1шт.

3

504364187

HEAT EXCHANGER

1шт.

4

504220149

JUNCTION

1шт.

5

8097663

BY-PASS VALVE

1шт.

6

504249332

FITTING,M35 x 1.5, 18mm

1шт.

7

504357767

SLEEVE

1шт.

8

504357768

SLEEVE

1шт.

9

504196032

MOUNTING CLIP

1шт.

10

504221516

GASKET

2шт.

11

504221515

GASKET

1шт.

12

4798845

BOLT,M8 x 1.25 x 16.50mm

2шт.

13

2852267

FLANGE BOLT,Hex, M8 x 1.25 x 90mm

M8X90 mm

4шт.

14

504341194

GASKET

1шт.

15

16673735

BOLT,Hex, M8 x 1.25 x 25mm

M8X25 mm

4шт.

16

4893234

HOSE CLAMP

4шт.

17

504367631

BOLT,Flng, M6 x 18mm

M6X18 mm

3шт.

18

16598524

SCREW,M8 x 120mm

M8X120 mm

2шт.

19

504225741

GASKET

1шт.

20

10278301

PLUG,M28 x 1.5 x 11, Brass

M28 x 1.5

1шт.

21

99432291

GASKET,28mm ID

D=28 mm

1шт.

22

504363071

SCRAPER BLADE

1шт.

23

87655496

HEATER HOSE,16.00 mm ID, 19.00 mm OD, 510.30 mm, SAE 30R2

From Heat Exchanger Pipe to Lower Radiator Pipe

1шт.

24

87000223

HOSE CLAMP,22mm ID Static x 15mm W, Spring Type

2шт.
