(10.218.01 01) - PIPING - FUEL

Запчасти Case IH F4GE9684C J602 (10.218.01 01) - PIPING - FUEL (10) - ENGINE

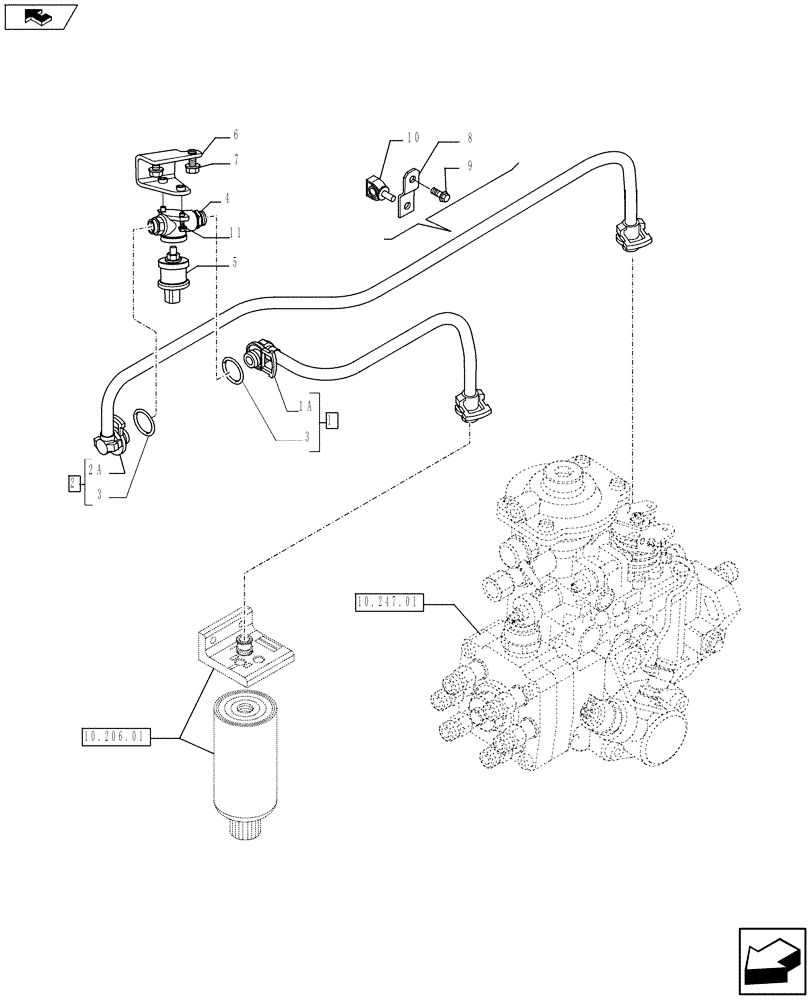

Схема запчастей Case IH F4GE9684C J602 - (10.218.01 01) - PIPING - FUEL (10) - ENGINE
6
1a
10.206.01
10.247.01
3
2
7
5
8
home
10
2a
1
9
3
4
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504389731

TUBE

ASSY Contains Ref.1A, 3

1шт.

1a

NSS

NOT SOLD SEPARAT

1шт.

2

504389746

TUBE

1шт.

2a

NSS

NOT SOLD SEPARAT

ASSY Contains Ref.2A, 3

1шт.

3

4894095

O-RING,2.5mm Thk x 8mm ID, 60 Duro

2шт.

4

84226849

3 WAY CONNECTION

1шт.

5

84285884

PRESSURE SWITCH

1шт.

6

504389757

BRACKET

1шт.

7

16689221

SCREW

2шт.

8

2852457

CLAMP

1шт.

9

16586224

SCREW,Hex Flg, M8 x 1.25 x 16mm, Cl 8.8

1шт.

10

2852111

CLIP

1шт.

11

4899068

BOLT,Flng, M8 x 1.25 x 16mm

2шт.
