(10.210.AF) - FUEL SUPPLY LINES

Запчасти Case IH F3HFE613F B007 (10.210.AF) - FUEL SUPPLY LINES (10) - ENGINE

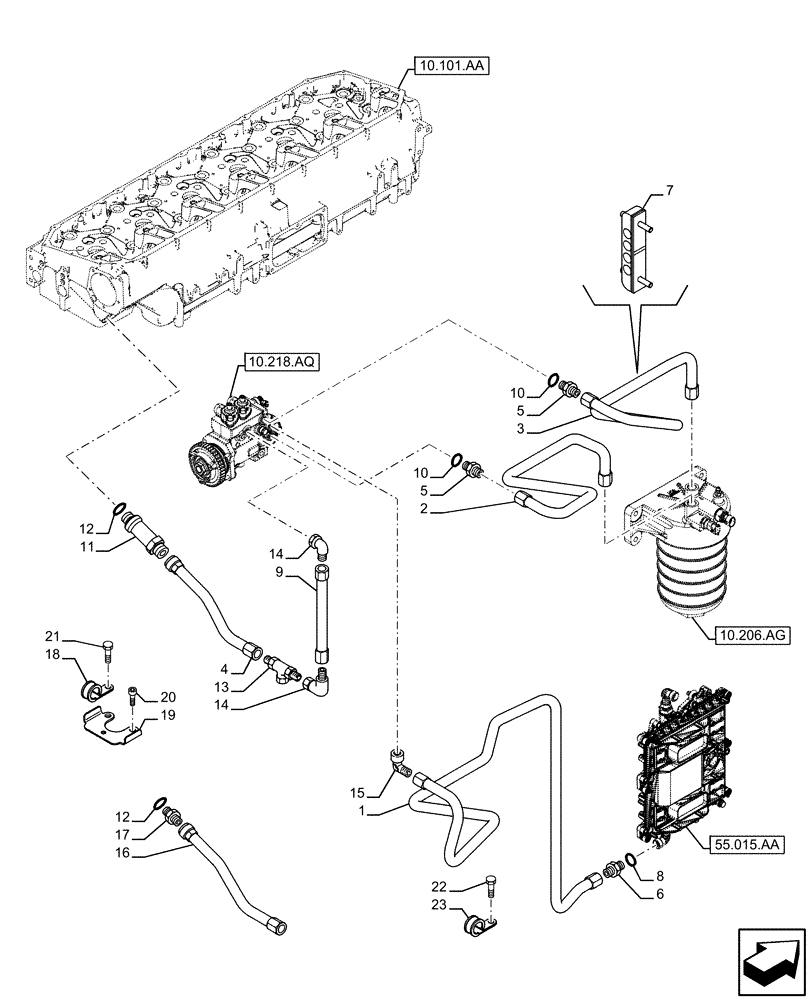

Схема запчастей Case IH F3HFE613F B007 - (10.210.AF) - FUEL SUPPLY LINES (10) - ENGINE
10.218.aq
18
14
6
20
5
8
12
21
23
14
5
13
19
10
9
11
12
10
15
22
7
1
2
3
4
17
16
10.101.aa
10.206.ag
55.015.aa
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5801565573

PIPE

1шт.

2

5801871755

1шт.

3

5801821750

1шт.

4

504388514

PIPE

1шт.

5

504081274

HYD CONNECTOR

2шт.

6

16500415

CONNECTION

1шт.

7

5801477879

CLAMP

2шт.

8

5801789515

SEALING RING COLLAR

1шт.

9

504375711

PIPE

1шт.

10

4858609

WASHER,Brass

2шт.

11

500310076

FITTING

1шт.

12

5801560870

WASHER

3шт.

13

16506019

TEE

1шт.

14

16504114

ELBOW

2шт.

15

NS

NOT SERVICED

HYD Connector

1шт.

16

5801541811

PIPE

1шт.

17

5801496226

HYD CONNECTOR

2шт.

18

5801609467

SUPPORT

1шт.

19

5801597623

RETAINER

1шт.

20

16673735

BOLT,Hex, M8 x 1.25 x 25mm

2шт.

21

5801668481

SCREW

1шт.

22

16586225

BOLT,M8 x 16mm

1шт.

23

17316792

CLIP

1шт.
