(10.210.AF) - FUEL LINE

Запчасти Case IH F3HFE613C B003 (10.210.AF) - FUEL LINE (10) - ENGINE

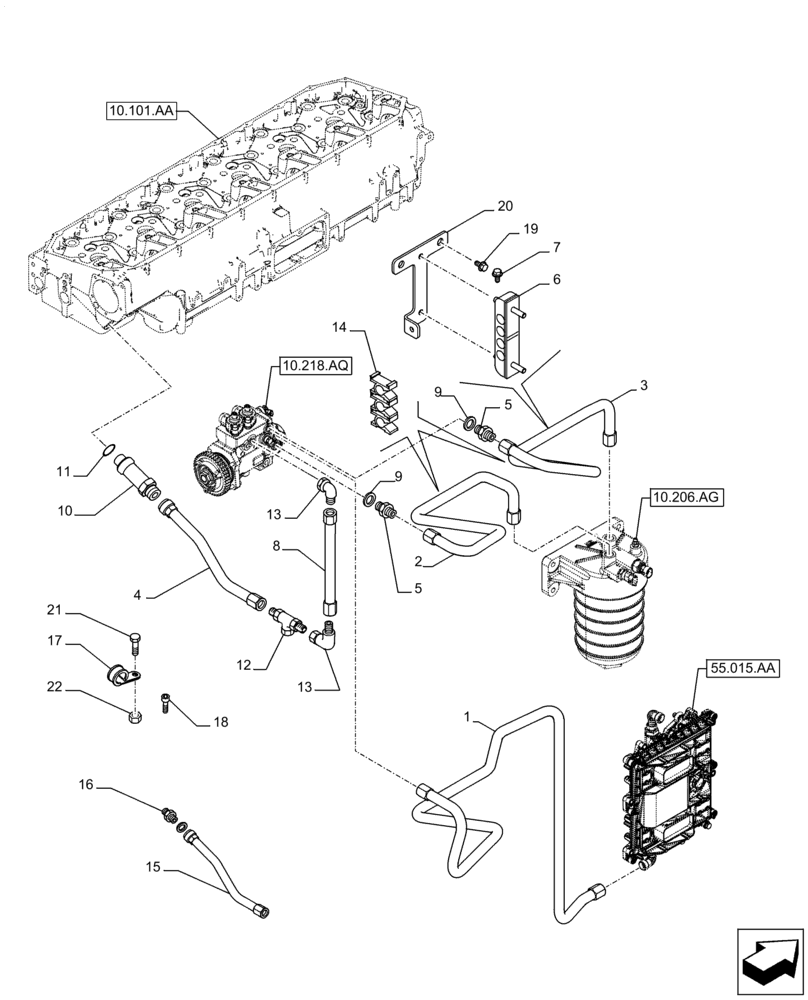

Схема запчастей Case IH F3HFE613C B003 - (10.210.AF) - FUEL LINE (10) - ENGINE
19
8
5
16
7
17
10.218.aq
6
10.101.aa
9
55.015.aa
3
10.206.ag
10
18
20
21
9
14
2
13
13
22
12
4
1
15
5
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5801565573

PIPE

1шт.

2

5801565599

FUEL TUBE

1шт.

3

5801565620

FUEL TUBE

1шт.

4

504388514

PIPE

1шт.

5

504081274

HYD CONNECTOR

2шт.

6

5801477879

CLAMP

2шт.

7

5801668481

SCREW

2шт.

8

504375711

PIPE

4шт.

9

16508260

GASKET,16mm ID x 22mm OD x 1.5mm

2шт.

10

500310076

FITTING

1шт.

11

5801560870

WASHER

2шт.

12

16506019

TEE

1шт.

13

16504114

ELBOW

2шт.

14

17316792

CLIP

2шт.

15

5801576299

FUEL TUBE

2шт.

16

5801496226

HYD CONNECTOR

1шт.

17

5801609467

SUPPORT

1шт.

18

16673735

BOLT,Hex, M8 x 1.25 x 25mm

2шт.

19

18137825

BOLT,Hex, M6 x 16mm

1шт.

20

5801576328

BRACKET

1шт.

21

16597925

BOLT,Hex, M8 x 14mm

1шт.

22

17044625

NUT,Hex, M6

1шт.
