(10.210.AF) - FUEL SUPPLY LINES

Запчасти Case IH F3GFE613B B003 (10.210.AF) - FUEL SUPPLY LINES (10) - ENGINE

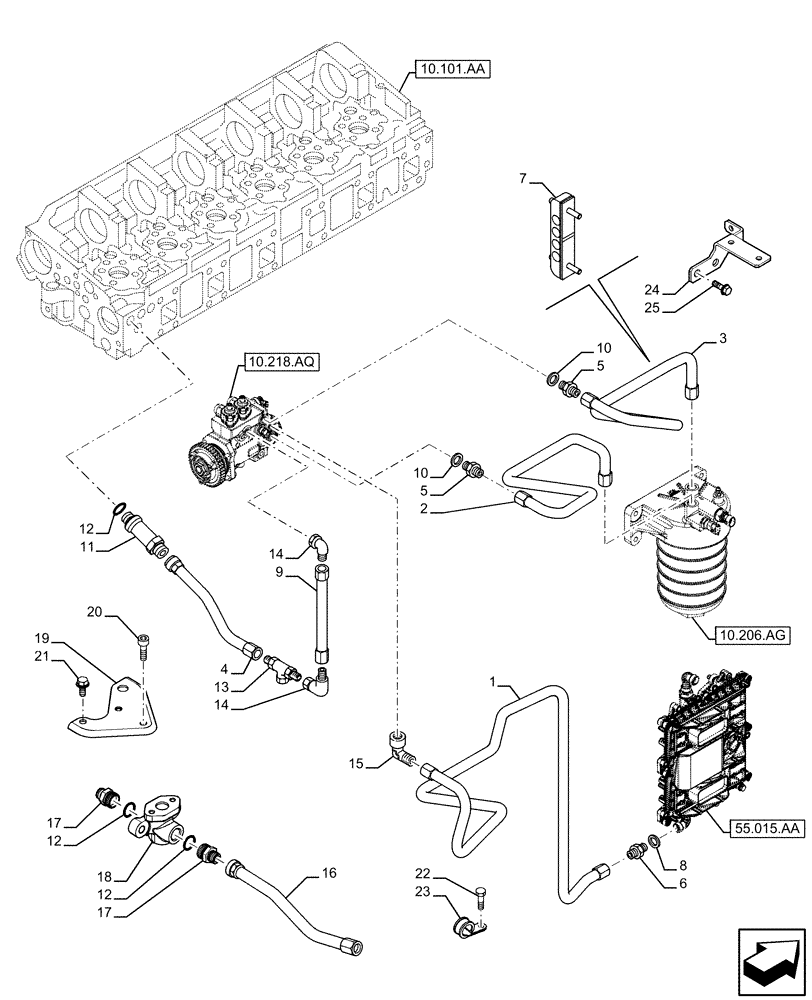

Схема запчастей Case IH F3GFE613B B003 - (10.210.AF) - FUEL SUPPLY LINES (10) - ENGINE
13
11
5
25
5
10
22
2
17
24
10
12
20
3
17
7
16
14
4
9
8
19
6
1
18
21
23
12
12
15
10.206.ag
55.015.aa
10.218.aq
10.101.aa
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5801507362

PIPE

1шт.

2

5801588455

FUEL TUBE

1шт.

3

5801588464

FUEL TUBE

1шт.

4

5801670230

FUEL TUBE

1шт.

5

504081274

HYD CONNECTOR

2шт.

6

NS

NOT SERVICED

Connection

1шт.

7

5801477879

CLAMP

2шт.

8

NS

NOT SERVICED

Sealing Ring Collar

1шт.

9

504375711

PIPE

1шт.

10

16508260

GASKET,16mm ID x 22mm OD x 1.5mm

2шт.

11

500310076

FITTING

1шт.

12

5801560870

WASHER

3шт.

13

16506019

TEE

1шт.

14

16504114

ELBOW

2шт.

15

16504215

HYD CONNECTOR

1шт.

16

5801613010

FUEL TUBE

1шт.

17

5801496226

HYD CONNECTOR

2шт.

18

5801609467

SUPPORT

1шт.

19

5801588496

BRACKET

1шт.

20

16675635

BOLT

1шт.

21

16673735

BOLT,Hex, M8 x 1.25 x 25mm

2шт.

22

16673635

BOLT,Hex, M8 x 1.25 x 20mm, Full Thd

1шт.

23

17316699

CLAMP

1шт.

24

5801832760

1шт.

25

16597925

BOLT,Hex, M8 x 14mm

1шт.
