(10.218.AI) - INJECTION PIPE

Запчасти Case IH F3GFE613A B003 (10.218.AI) - INJECTION PIPE (10) - ENGINE

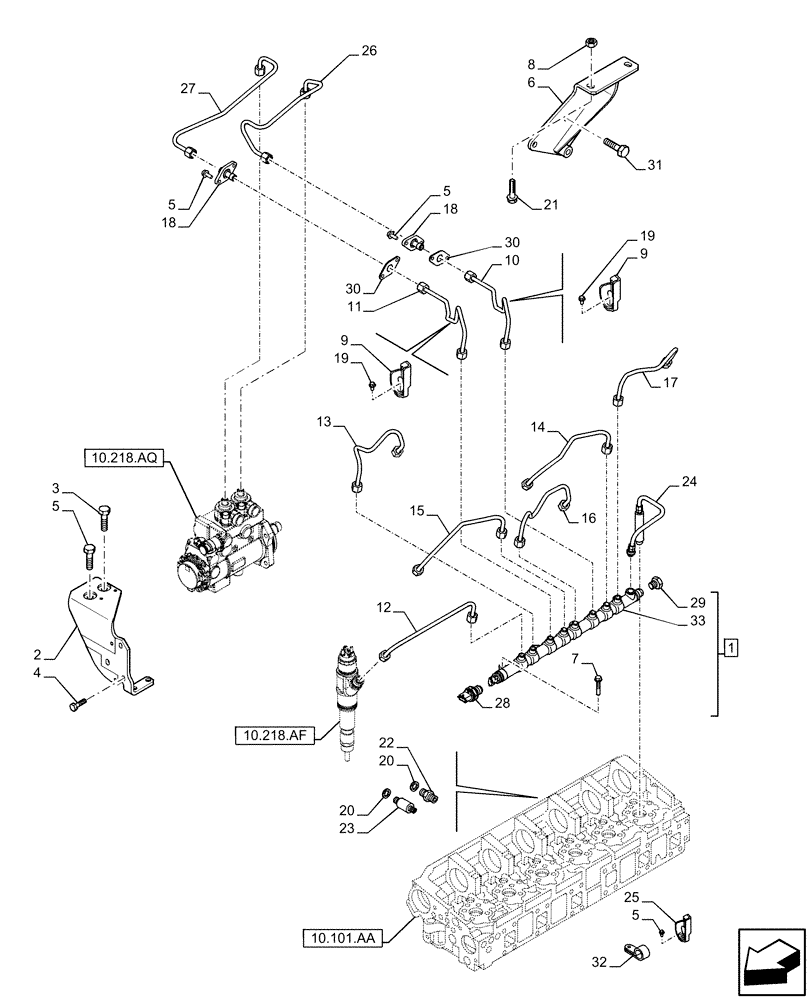

Схема запчастей Case IH F3GFE613A B003 - (10.218.AI) - INJECTION PIPE (10) - ENGINE
10.218.af
13
32
18
9
5
11
12
5
10
2
30
19
26
19
30
27
22
21
1
31
20
3
20
33
24
4
16
25
8
5
15
14
23
7
9
17
5
29
6
28
10.218.aq
10.101.aa
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504388755

INJECTION PIPE

ASSY, Incl 28, 29, 33

1шт.

2

5801440860

BRACKET

1шт.

3

16587125

SCREW,M10

1шт.

4

18139424

SCREW,Hex, M10 x 20mm

2шт.

5

16673635

BOLT,Hex, M8 x 1.25 x 20mm, Full Thd

8шт.

6

5801436935

BRACKET, SUPPORTING

1шт.

7

16586825

BOLT,Hex, M8 x 1.25 x 45mm

4шт.

8

17044625

NUT,Hex, M6

2шт.

9

5801504378

CLAMP BRACKET

2шт.

10

504372431

INJECTION PIPE

1шт.

11

504372432

INJECTION PIPE

1шт.

12

504372429

INJECTION PIPE

1шт.

13

504372430

INJECTION PIPE

1шт.

14

504372433

INJECTION PIPE

1шт.

15

504372413

INJECTION PIPE

1шт.

16

504372414

INJECTION PIPE

1шт.

17

504372434

INJECTION PIPE

1шт.

18

5801490726

FITTING

2шт.

18

5801695386

PIPE COUPLING

2шт.

19

16673735

BOLT,Hex, M8 x 1.25 x 25mm

1шт.

20

5801560870

WASHER

2шт.

21

16586125

SCREW,M6 x 20mm

2шт.

22

504373643

BANJO BOLT

1шт.

23

504373532

BANJO BOLT

1шт.

24

504385155

INJECTION PIPE

1шт.

25

5801515358

RETAINER

2шт.

26

5801502350

INJECTION PIPE

1шт.

27

5801502356

INJECTION PIPE

1шт.

28

5801483105

SENSOR

1шт.

29

5801483106

VALVE

1шт.

30

5801439503

GASKET

2шт.

31

16673535

BOLT,M8 x 16mm

2шт.

32

504388291

BRACKET, SUPPORTING

2шт.

33

NSS

NOT SOLD SEPARAT

Shaft, Incl in 1

1шт.
