(10.210.AF) - FUEL SUPPLY LINES

Запчасти Case IH F3GFE613A B001 (10.210.AF) - FUEL SUPPLY LINES (10) - ENGINE

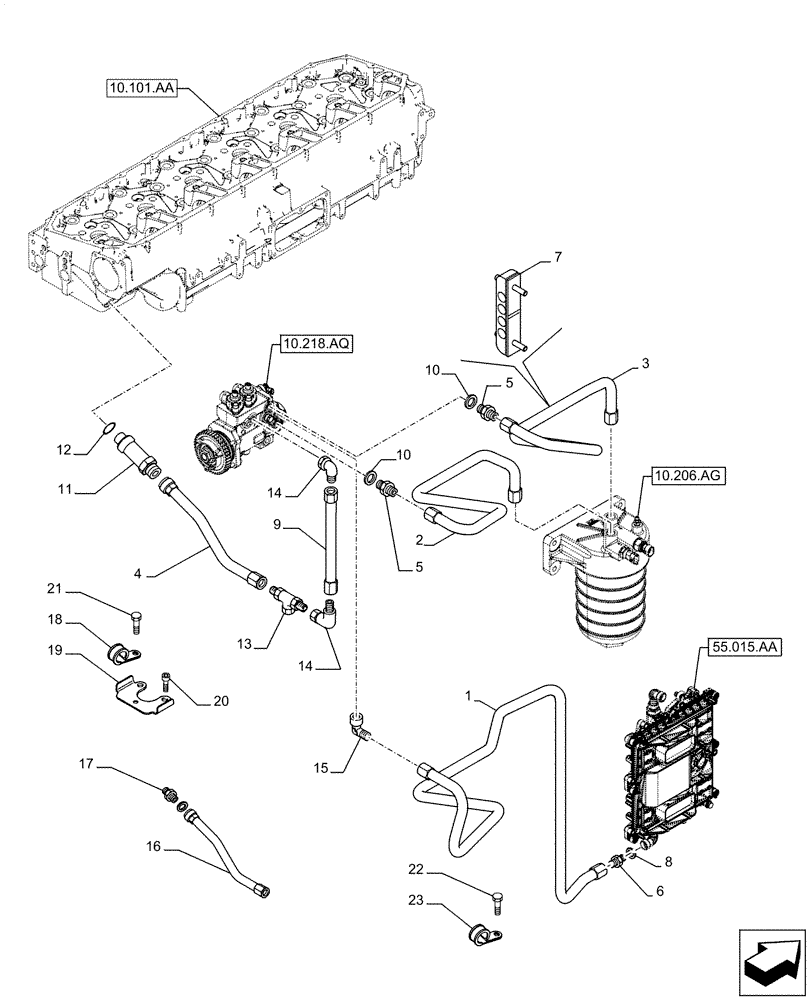

Схема запчастей Case IH F3GFE613A B001 - (10.210.AF) - FUEL SUPPLY LINES (10) - ENGINE
13
14
14
10.101.aa
8
5
4
6
7
1
20
5
10
16
9
3
10.206.ag
18
10.218.aq
22
19
21
55.015.aa
12
23
10
17
15
2
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5801507362

PIPE

1шт.

2

5801588455

FUEL TUBE

1шт.

3

5801588464

FUEL TUBE

1шт.

4

5801670230

FUEL TUBE

1шт.

5

504081274

HYD CONNECTOR

2шт.

6

16500415

CONNECTION

1шт.

7

5801477879

CLAMP

2шт.

8

5801789515

SEALING RING COLLAR

1шт.

9

504375711

PIPE

1шт.

10

4858609

WASHER,Brass

2шт.

11

500310076

FITTING

1шт.

12

5801560870

WASHER

3шт.

13

16506019

TEE

1шт.

14

16504114

ELBOW

2шт.

15

16504215

HYD CONNECTOR

1шт.

16

5801613010

FUEL TUBE

1шт.

17

5801496226

HYD CONNECTOR

2шт.

18

5801609467

SUPPORT

1шт.

19

5801588496

BRACKET

1шт.

20

16673735

BOLT,Hex, M8 x 1.25 x 25mm

2шт.

21

5801668481

SCREW

1шт.

22

16675635

BOLT

1шт.

23

41231089

FASTENER

1шт.
