(10.250.03[01]) - TURBOBLOWER PIPES (504386805)

Запчасти Case IH F3DFE613B A001 (10.250.03[01]) - TURBOBLOWER PIPES (504386805) (10) - ENGINE

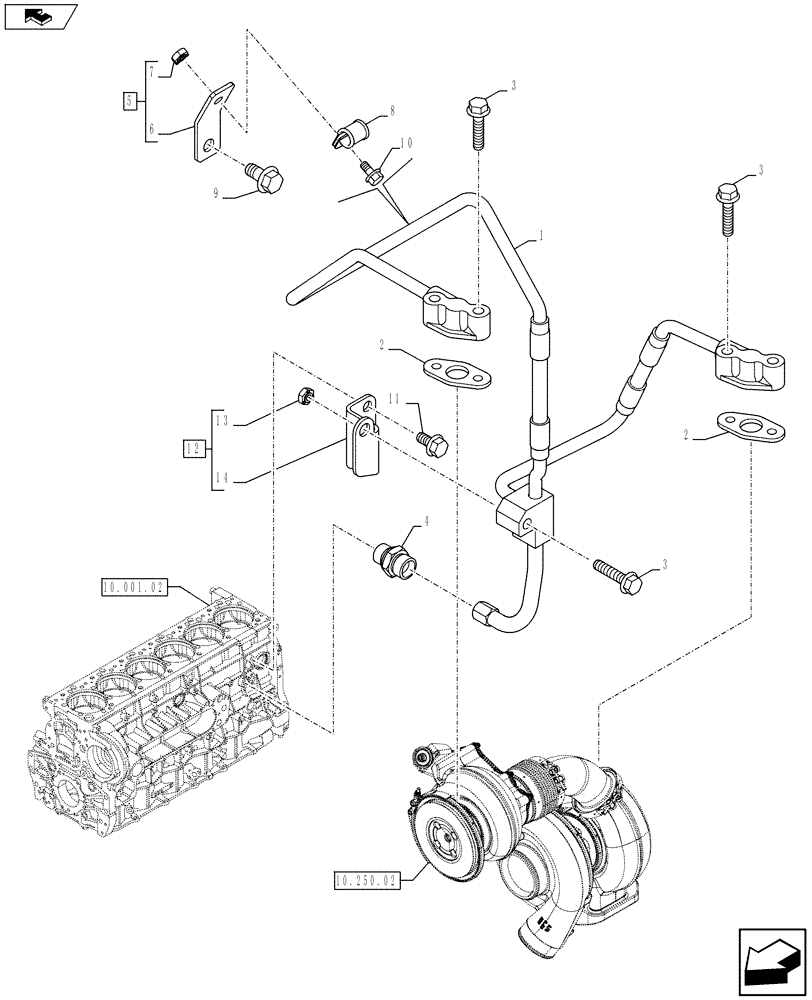

Схема запчастей Case IH F3DFE613B A001 - (10.250.03[01]) - TURBOBLOWER PIPES (504386805) (10) - ENGINE
7
1
3
2
8
1
3
9
12
home
14
6
13
10.250.02
4
3
1
5
10.001.02
2
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504382148

TUBE

1шт.

2

504352445

GASKET

2шт.

3

16586625

BOLT,M8 x 35mm

M8 x 35

5шт.

4

504081274

HYD CONNECTOR

1шт.

5

504388524

BRACKET, SUPPORTING

ASSY

1шт.

6

NSS

NOT SOLD SEPARAT

1шт.

7

NSS

NOT SOLD SEPARAT

1шт.

8

10441390

COLLAR,12mm, Coat, 7mm Bolt Hole, P Type

1шт.

9

16587024

FLANGE BOLT,Hex, M10 x 20mm, Cl 8.8, Full Thd

M10 x 20

1шт.

10

16585624

SCREW,Hex, M6 x 12mm, Cl 8.8

M6 x 12

1шт.

11

16586225

BOLT,M8 x 16mm

2шт.

12

504382446

BRACKET, SUPPORTING

ASSY

1шт.

13

NSS

NOT SOLD SEPARAT

1шт.

14

NSS

NOT SOLD SEPARAT

1шт.
