(10.218.04) - FUEL LINES & RELATED PARTS (504146544-504057137-504078280-504057152/83-504055384-504057157)

Запчасти Case IH F3CE0684F E001 (10.218.04) - FUEL LINES & RELATED PARTS (504146544-504057137-504078280-504057152/83-504055384-504057157) (01) - ENGINE

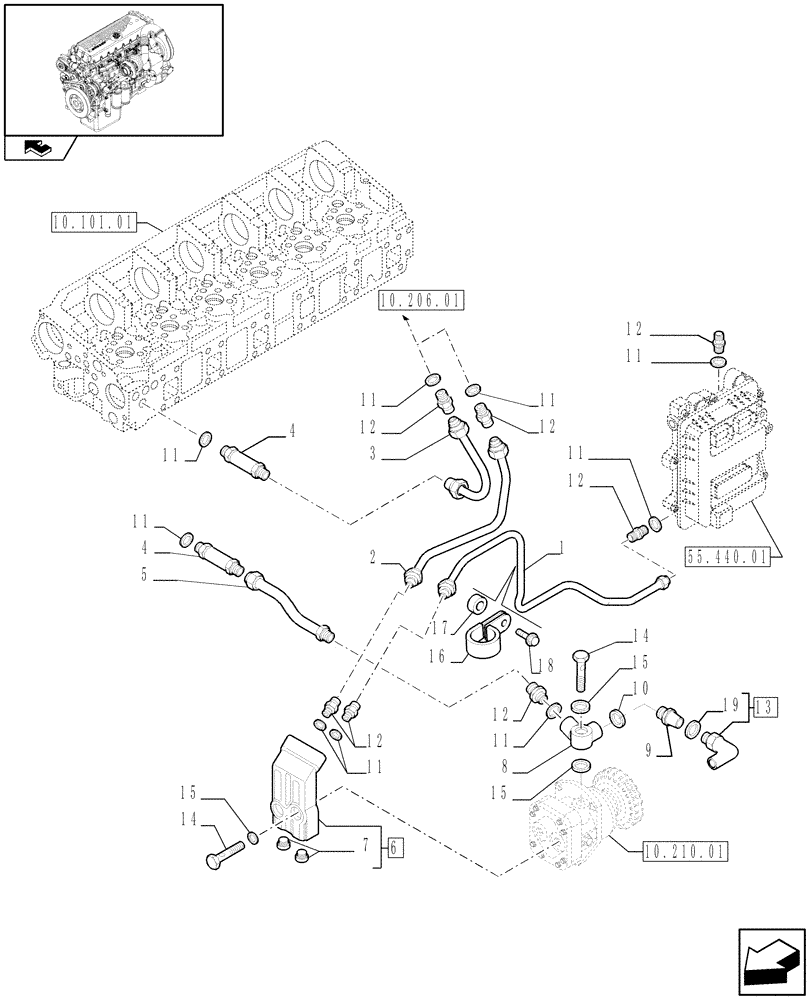

Схема запчастей Case IH F3CE0684F E001 - (10.218.04) - FUEL LINES & RELATED PARTS (504146544-504057137-504078280-504057152/83-504055384-504057157) (01) - ENGINE
7
12
4
4
11
5
12
19
9
11
3
11
6
11
16
10.101.01
10.210.01
55.440.01
10.206.01
12
1
2
11
15
17
14
13
8
12
15
home
11
14
18
11
12
10
15
11
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500313907

RIGID TUBE

1шт.

2

500352450

RIGID TUBE

1шт.

3

504056124

PIPE

1шт.

4

500310076

FITTING

2шт.

5

500352447

RIGID TUBE

1шт.

6

500314313

CONNECTING BLOCK

ASSY

1шт.

7

98472271

PLUG

2шт.

8

500348306

ELBOW

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D = 12 mm

1шт.

11

99489019

SEALING WASHER

D = 16 x 24 x 1.5 mm

10шт.

12

16500314

FITTING

M16 x 1.5 - M18 x 1.5

9шт.

13

500350162

ELBOW

ASSY

1шт.

14

4864084

BANJO BOLT

M16 x 1.5

3шт.

15

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

D = 16 x 24 x 1,9 mm

6шт.

16

17316599

CLAMP

2шт.

17

2855105

SPACER

2шт.

18

16586425

BOLT,M8 x 25mm

M8 x 1.25 x 25

2шт.

19

500379755

GASKET

1шт.
