(10.102.02[01]) - FLYWHEEL CASE (504246687 - 504301343)

Запчасти Case IH F3CE0684F E001 (10.102.02[01]) - FLYWHEEL CASE (504246687 - 504301343) (01) - ENGINE

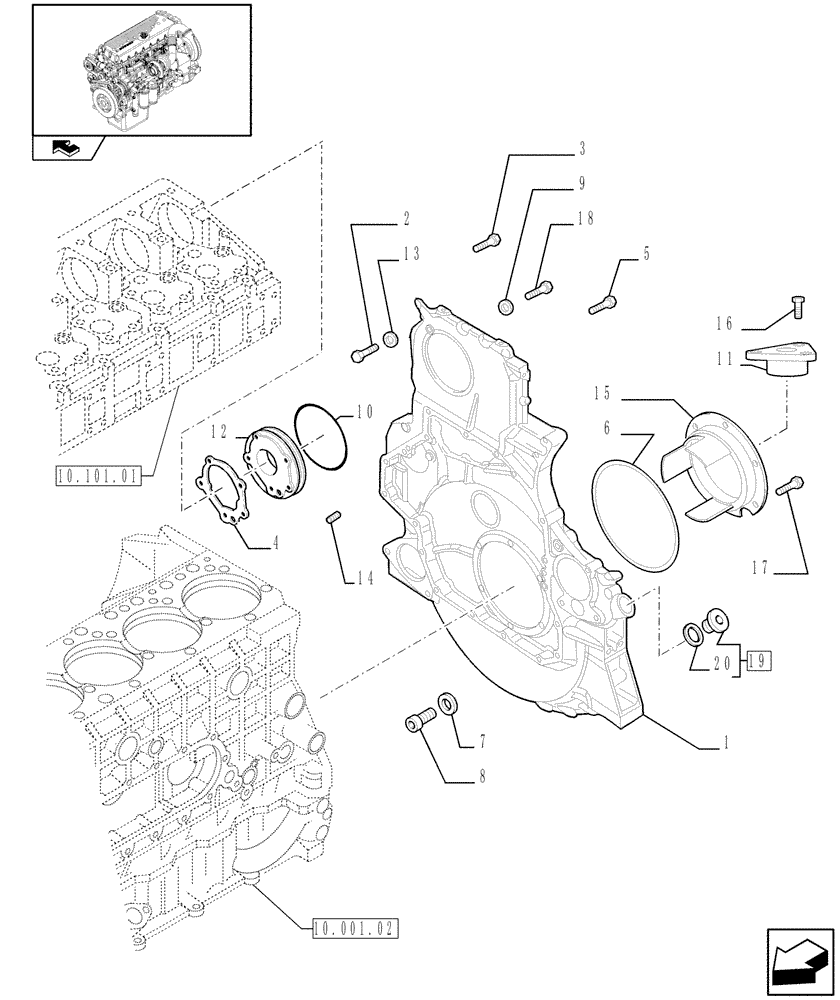

Схема запчастей Case IH F3CE0684F E001 - (10.102.02[01]) - FLYWHEEL CASE (504246687 - 504301343) (01) - ENGINE
17
9
15
10.101.01
10.001.02
10
12
19
18
8
5
20
home
7
2
16
14
13
1
6
4
3
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504179141

HOUSING

1шт.

2

16587225

BOLT,M10 x 30mm

M10 x 30

2шт.

3

16693924

BOLT

M12 x 35

2шт.

4

99448739

GASKET

1шт.

5

16593425

BOLT,M12 x 100mm

M12 x 100

8шт.

5

16588125

BOLT,M12 x 1.75 x 35mm

M12 x 1.75 x 35

4шт.

5

16593625

BOLT,M12 x 1.75 x 120mm

M12 x 120

3шт.

5

16588825

BOLT,M12 x 70mm

M12 x 1,25 x 70

2шт.

6

17293681

O-RING

1шт.

7

99489023

LOCK WASHER

D = 24 x 33 x 1,5

1шт.

8

16991915

PLUG

M24 x 1,5

2шт.

9

16892924

WASHER

1шт.

10

14466981

O-RING,0.139" Thk x 5.109" ID, -251, Cl 7, 75 Duro

D = 129,8 mm SP=3,53 mm

1шт.

11

504168296

FLANGE

1шт.

12

500322294

PLATE

10 x 17 mm

1шт.

13

98474305

SEALING WASHER

2шт.

14

10839810

DOWEL,12mm OD x 18mm L

1шт.

15

504224804

COVER

1шт.

16

2852323

SCREW,M8 x 1.25 x 14mm

M8 x 14

2шт.

17

16585625

SCREW,Hex, M6 x 12mm

M6 x 12

6шт.

18

504087515

SCREW

1шт.

19

504062820

FILLER CAP

ASSY

1шт.

20

2852774

GASKET,38mm ID x 51mm OD x 8mm Thk

1шт.
