(0.20.3) - FUEL LINES & RELATED PARTS (504146544-504057137-504078280-504057152/83-504055384-504195033)

Запчасти Case IH F3CE0684C E002 (0.20.3) - FUEL LINES & RELATED PARTS (504146544-504057137-504078280-504057152/83-504055384-504195033)

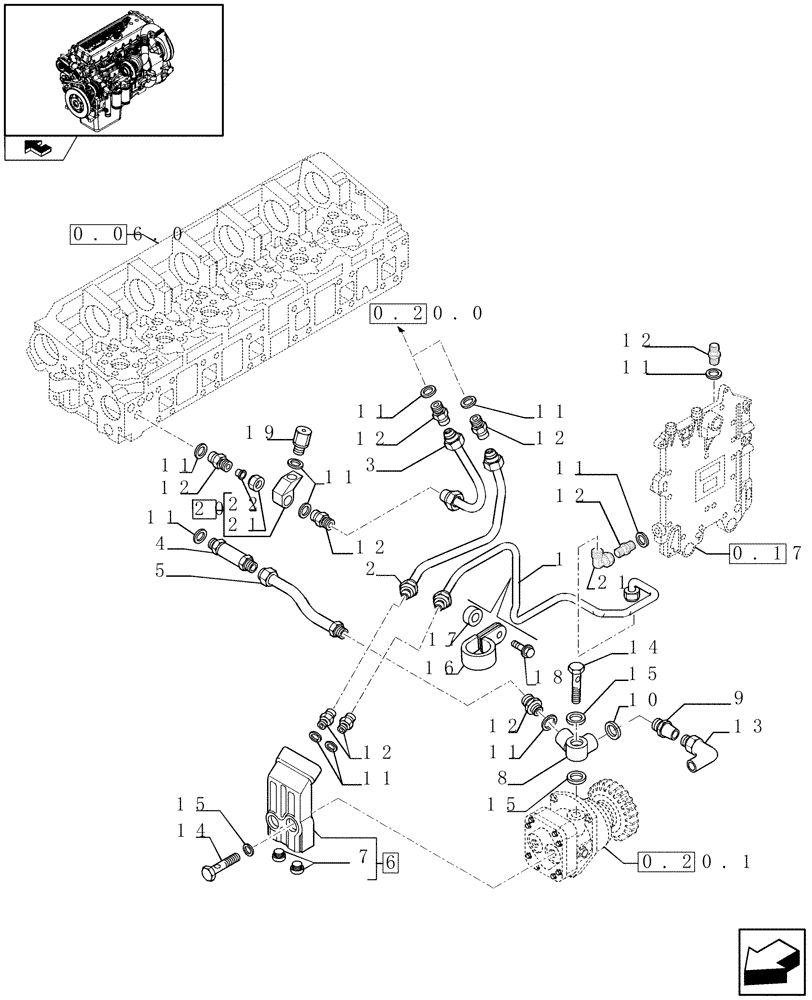

Схема запчастей Case IH F3CE0684C E002 - (0.20.3) - FUEL LINES & RELATED PARTS (504146544-504057137-504078280-504057152/83-504055384-504195033)
home
11
12
8
13
14
16
0.17.0
0.20.0
0.20.1
20
4
21
7
12
21
2
11
11
14
12
0.06.0
11
3
11
19
11
15
22
12
15
12
9
11
12
11
10
18
12
12
5
1
11
15
6
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500313907

RIGID TUBE

1шт.

2

500352450

RIGID TUBE

1шт.

3

504251193

TUBE

1шт.

4

500310076

FITTING

1шт.

5

500352447

RIGID TUBE

1шт.

6

500314313

CONNECTING BLOCK

- ASSY

1шт.

7

98472271

PLUG

2шт.

8

500348306

ELBOW

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D=12 mm

1шт.

11

99489019

SEALING WASHER

D=16X24X1.5 mm

10шт.

12

16500314

FITTING

M16X1.5 - M18X1.5

9шт.

13

500350162

ELBOW

1шт.

14

4864084

BANJO BOLT

M16 x 1.5

3шт.

15

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

D=16X24X1,9 mm

6шт.

16

17316599

CLAMP

2шт.

17

2855105

SPACER

2шт.

18

16586425

BOLT,M8 x 25mm

M8 x 1.25 x 25

2шт.

19

504112433

VALVE

1шт.

20

504125079

UNION

- ASSY

1шт.

21

11260611

TUBE NUT

M18x1,5 mm

2шт.

22

16507611

RING

2шт.
