(0.10.0) - INTERMEDIATE CONTROLS (504227729)

Запчасти Case IH F3CE0684A E001 (0.10.0) - INTERMEDIATE CONTROLS (504227729)

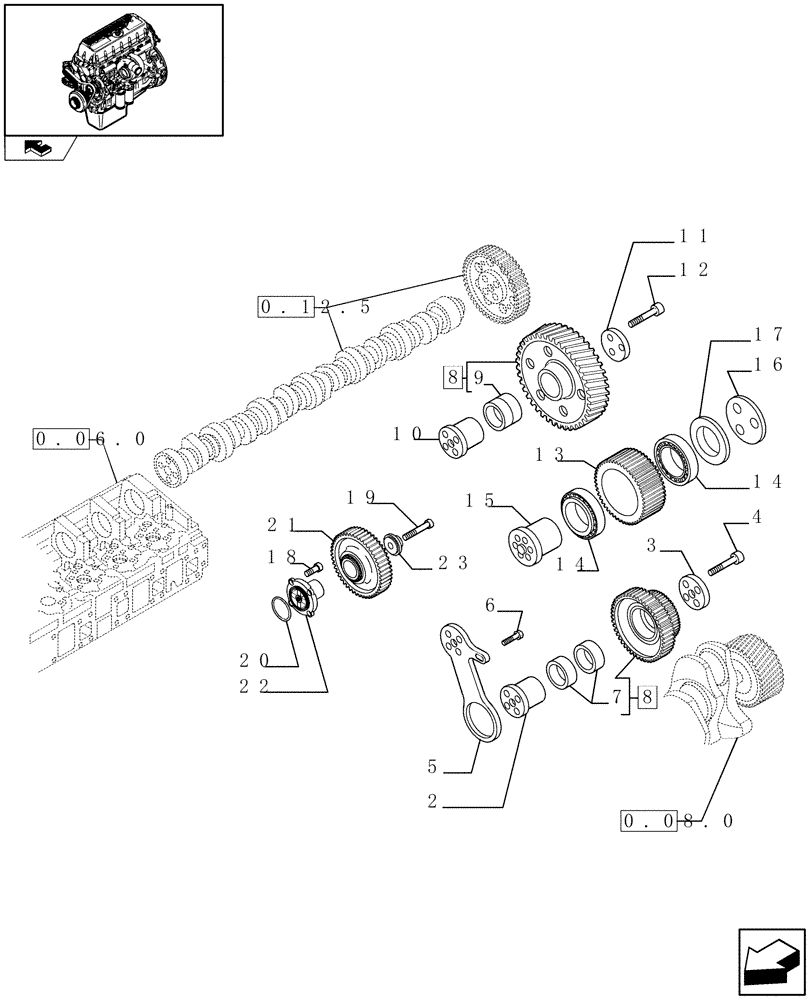

Схема запчастей Case IH F3CE0684A E001 - (0.10.0) - INTERMEDIATE CONTROLS (504227729)
17
16
15
4
3
5
11
14
7
0.06.0
6
0.08.0
0.12.5
14
9
12
22
19
20
8
18
13
21
home
23
2
10
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500339012

IDLER GEAR

- ASSY

1шт.

2

500304182

PIN

1шт.

3

500305012

WASHER

1шт.

4

16679034

BOLT,M12 x 90mm

M12 x 90

6шт.

5

500304181

BRACKET

1шт.

6

16586225

BOLT,M8 x 16mm

1шт.

7

98475174

BUSHING

2шт.

8

500304189

GEAR

- ASSY

1шт.

9

500304204

BUSHING

1шт.

10

500304187

PIN

1шт.

11

500305013

LOCKING RING

1шт.

12

16679134

BOLT

3шт.

13

500357917

GEAR

1шт.

14

500362154

ROLLER BEARING,55mm ID x 88.97mm OD x 23mm W

2шт.

15

500398173

PIN

1шт.

16

500363539

WASHER

1шт.

17

500367810

SPACER

1шт.

18

16710435

SCREW

4шт.

19

16711335

SCREW,M12 x 1.75 x 80mm

M12X1,75X80 mm

1шт.

20

17280580

GASKET

1шт.

21

504019580

GEAR

1шт.

22

504088440

SHAFT

1шт.

23

504088441

WASHER, THRUST

WASHER,THRUST

1шт.
