(10.103.03) - CRANKCASE COVERS (504045977-504170227)

Запчасти Case IH F3BFE613D A004 (10.103.03) - CRANKCASE COVERS (504045977-504170227) (10) - ENGINE

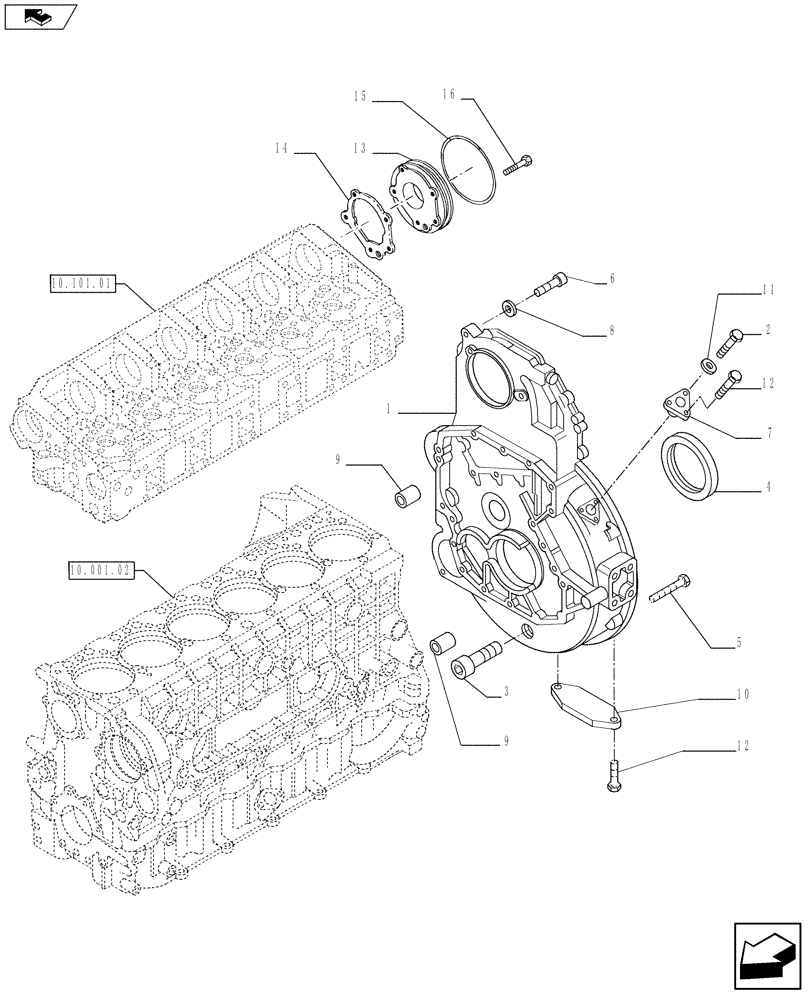

Схема запчастей Case IH F3BFE613D A004 - (10.103.03) - CRANKCASE COVERS (504045977-504170227) (10) - ENGINE
12
6
10.101.01
10.001.02
9
12
1
8
9
4
15
14
7
10
2
5
16
home
11
3
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500324441

COVER

1шт.

2

504087515

SCREW

1шт.

3

504123677

INSERT

M52X2

1шт.

4

40102693

GASKET

1шт.

5

16588125

BOLT,M12 x 1.75 x 35mm

M12X1.75X35 mm

4шт.

5

16593625

BOLT,M12 x 1.75 x 120mm

M12X1.75X120 mm

1шт.

5

99475978

SCREW

2шт.

5

16588825

BOLT,M12 x 70mm

M12X1.75X70 mm

2шт.

5

16593425

BOLT,M12 x 100mm

M12X100 mm

10шт.

6

16587225

BOLT,M10 x 30mm

M10X30 mm

2шт.

7

504113483

MOUNTING PLATE

1шт.

8

98474305

SEALING WASHER

D = 10 x 17 x 2.3 mm

2шт.

9

10839810

DOWEL,12mm OD x 18mm L

2шт.

10

4851842

COVER

1шт.

11

16892924

WASHER

1шт.

12

2852323

SCREW,M8 x 1.25 x 14mm

M8X14 mm

4шт.

13

500322294

PLATE

1шт.

14

99448739

GASKET

1шт.

15

14466981

O-RING,0.139" Thk x 5.109" ID, -251, Cl 7, 75 Duro

1шт.

16

16586425

BOLT,M8 x 25mm

5шт.
