(0.20.3[01]) - FUEL LINES & RELATED PARTS (504057129-504057137-504078280-504057155/83-504055384)

Запчасти Case IH F3BE0684E B003 (0.20.3[01]) - FUEL LINES & RELATED PARTS (504057129-504057137-504078280-504057155/83-504055384)

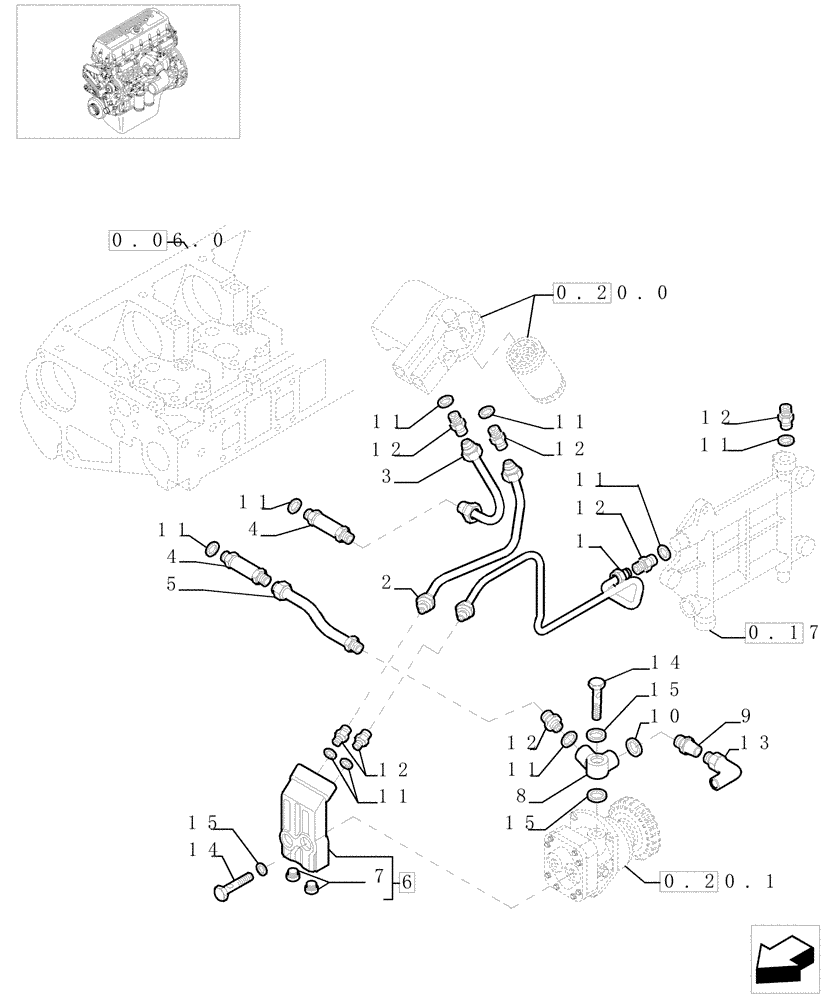

Схема запчастей Case IH F3BE0684E B003 - (0.20.3[01]) - FUEL LINES & RELATED PARTS (504057129-504057137-504078280-504057155/83-504055384)
15
3
11
11
15
4
10
4
0.20.0
11
12
12
9
11
14
14
1
11
12
11
13
0.06.0
12
11
12
0.17.0
0.20.1
7
5
15
8
12
2
11
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504052787

RIGID TUBE

1шт.

2

500352450

RIGID TUBE

1шт.

3

500352453

RIGID TUBE

1шт.

4

500310076

FITTING

2шт.

5

500352447

RIGID TUBE

1шт.

6

500314313

CONNECTING BLOCK

- ASSY

1шт.

7

98472271

PLUG

2шт.

8

500348306

ELBOW

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D=12 mm

1шт.

11

99489019

SEALING WASHER

D=16X24X1.5 mm

9шт.

12

41031569

FITTING

M16X1.5 - M18X1.5

7шт.

13

500350162

ELBOW

1шт.

14

4864084

BANJO BOLT

M16 x 1.5

3шт.

15

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

D=16X24X1,9 mm

4шт.

Выбрано товаров: 15
