(0.40.0[01]) - ALTERNATOR (500389442)

Запчасти Case IH F3BE0684E B003 (0.40.0[01]) - ALTERNATOR (500389442)

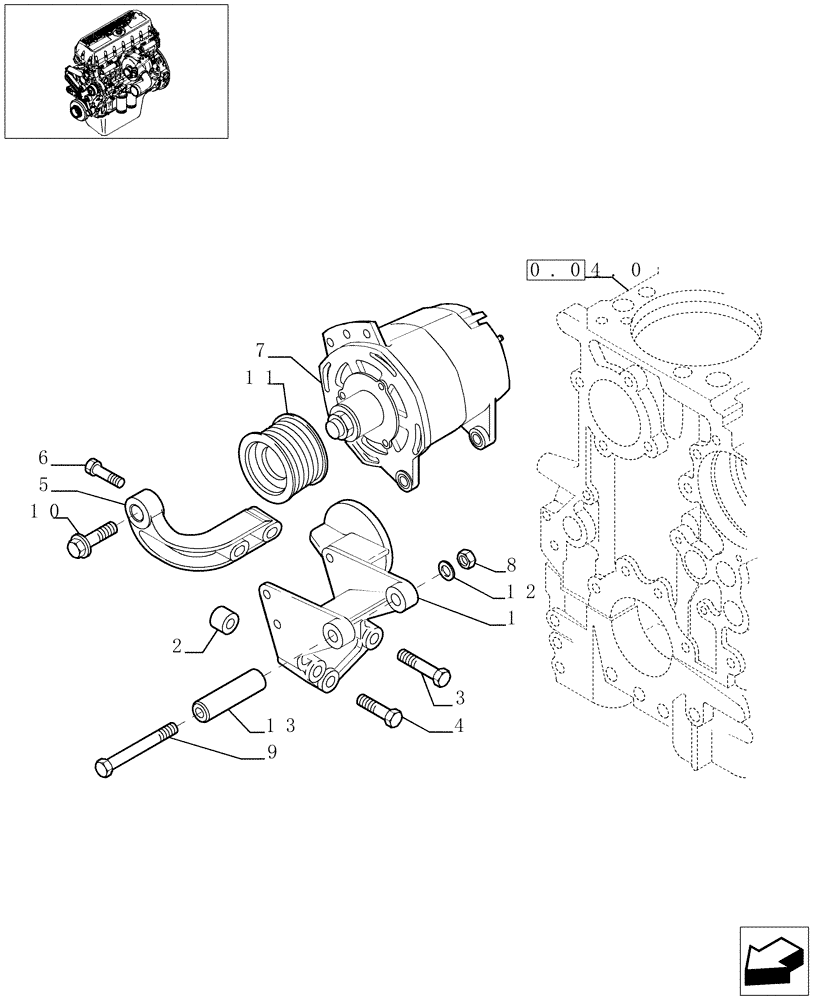

Схема запчастей Case IH F3BE0684E B003 - (0.40.0[01]) - ALTERNATOR (500389442)
11
13
9
5
8
2
12
0.04.0
6
4
7
1
10
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500389359

BODY

1шт.

2

98405462

DOWEL

2шт.

3

16587824

BOLT,Hex, M10 x 1.5 x 60mm

M10 x 1.5 x 60

2шт.

4

16587424

BOLT,M10 x 1.5 x 40mm

M10X40 mm

1шт.

5

504037646

SUPPORT

1шт.

6

16586924

BOLT,Hex, M8 x 50mm

M8X50 mm

2шт.

7

500399325

ALTERNATOR

1шт.

8

17038421

NUT

M12

1шт.

9

16600024

BOLT,M12 x 160mm

M12 x 160

1шт.

10

500399332

SCREW

1шт.

11

500380058

PULLEY

1шт.

12

17095314

WASHER

D=12 x 24 mm

1шт.

13

504042883

SPACER

1шт.
