(10.218.01 01) - FUEL LINES & RELATED PARTS (504139466 - 504055381 - 504078280 - 504055384 - 5801375977/58)

Запчасти Case IH F3AFE613A A003 (10.218.01 01) - FUEL LINES & RELATED PARTS (504139466 - 504055381 - 504078280 - 504055384 - 5801375977/58) (10) - ENGINE

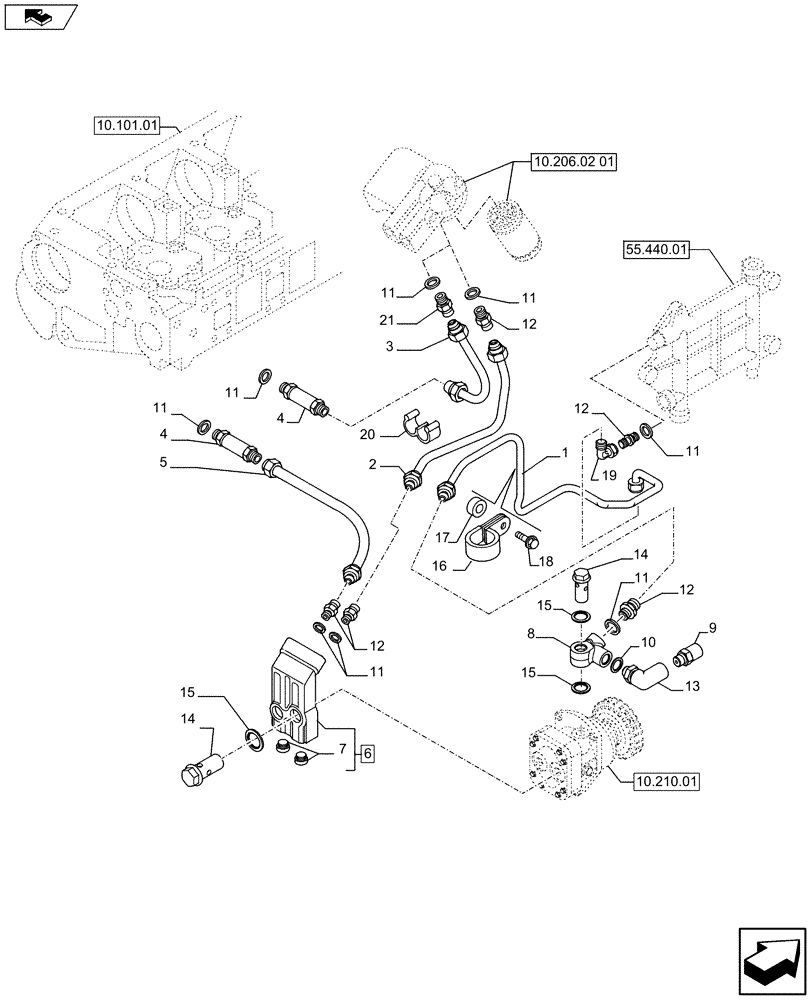

Схема запчастей Case IH F3AFE613A A003 - (10.218.01 01) - FUEL LINES & RELATED PARTS (504139466 - 504055381 - 504078280 - 504055384 - 5801375977/58) (10) - ENGINE
11
4
11
15
10
17
20
11
8
2
15
12
11
9
18
10.206.02 01
12
11
11
home
10.101.01
10.210.01
55.440.01
5
12
19
7
14
16
11
13
15
21
14
1
6
4
3
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504132108

TUBE

1шт.

2

500348310

TUBE

1шт.

3

504036044

FUEL TUBE

1шт.

4

500310076

FITTING

2шт.

5

500348301

TUBE

1шт.

6

500314313

CONNECTING BLOCK

- Assy

1шт.

7

98472271

PLUG

2шт.

8

500348306

ELBOW

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D=12 mm

1шт.

11

99489019

SEALING WASHER

M16 x 24 x 1.5

9шт.

12

504081274

HYD CONNECTOR

M16 x 1.5 - M18 x 1.5

6шт.

13

500350162

ELBOW

1шт.

14

4864084

BANJO BOLT

M16 x 1.5

3шт.

15

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

M16 x 24 x 1.9

6шт.

16

17316599

CLAMP

2шт.

17

13605711

SPACER

2шт.

18

2852323

SCREW,M8 x 1.25 x 14mm

M8 x 14

1шт.

18

16673735

BOLT,Hex, M8 x 1.25 x 25mm

M8 x 25

2шт.

19

16504114

ELBOW

1шт.

20

500306941

CLAMP

2шт.

21

16500315

HYD CONNECTOR

1шт.
