(10.106.05) - INTERMEDIATE CONTROLS (504051834)

Запчасти Case IH F3AFE613A A002 (10.106.05) - INTERMEDIATE CONTROLS (504051834) (10) - ENGINE

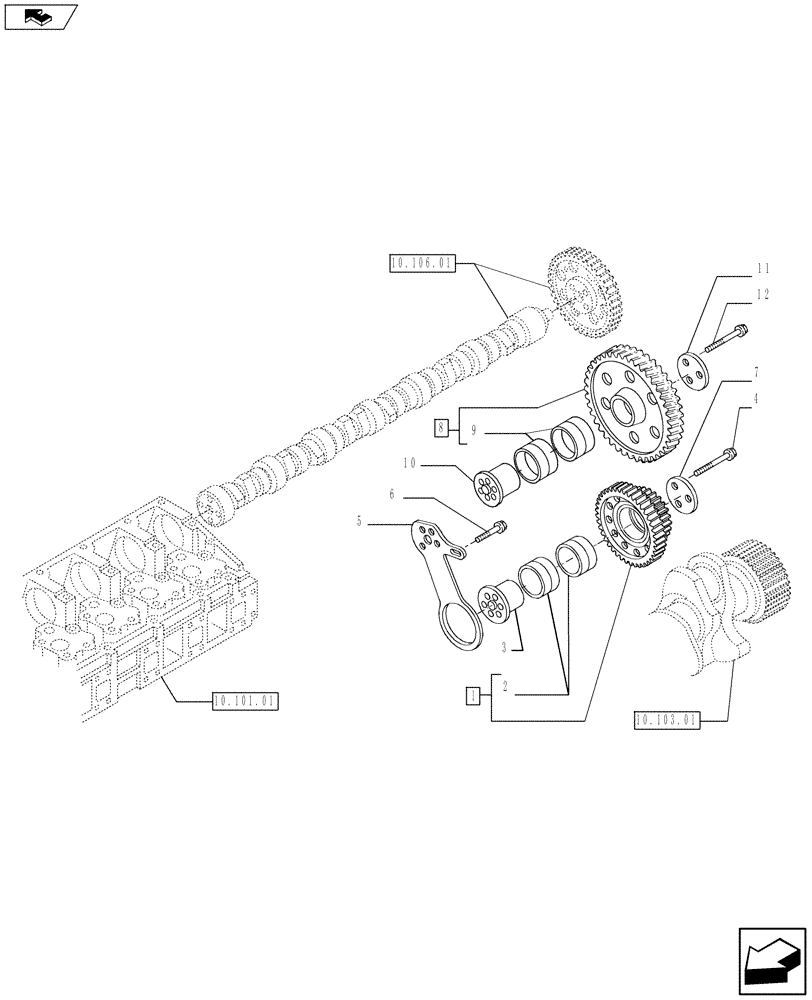

Схема запчастей Case IH F3AFE613A A002 - (10.106.05) - INTERMEDIATE CONTROLS (504051834) (10) - ENGINE
2
6
7
4
8
12
11
5
3
1
home
10.103.01
10.106.01
10.101.01
9
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500339012

IDLER GEAR

- ASSY

1шт.

2

98475174

BUSHING

2шт.

3

500304182

PIN

1шт.

4

16679034

BOLT,M12 x 90mm

M12 x 90

3шт.

5

500305483

BRACKET

1шт.

6

16586224

SCREW,Hex Flg, M8 x 1.25 x 16mm, Cl 8.8

M8 x 1.25 x 16

1шт.

7

500305012

WASHER

1шт.

8

500305485

IDLER GEAR

- ASSY

1шт.

9

500310440

BUSHING

1шт.

10

504368014

PIN

1шт.

11

504003307

LOCK WASHER

1шт.

12

16679234

SCREW

3шт.
