(10.102.02) - FLYWHEEL CASE (504170226)

Запчасти Case IH F3AFE613A A002 (10.102.02) - FLYWHEEL CASE (504170226) (10) - ENGINE

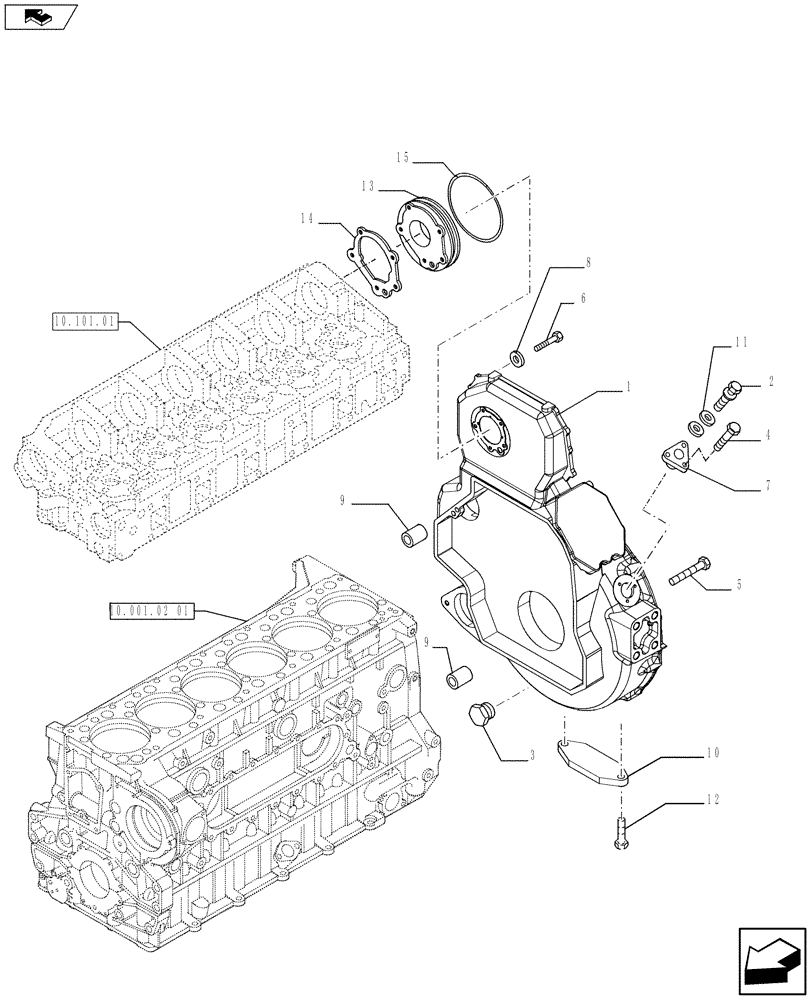

Схема запчастей Case IH F3AFE613A A002 - (10.102.02) - FLYWHEEL CASE (504170226) (10) - ENGINE
10.001.02 01
9
11
6
home
9
10
10.101.01
2
4
14
12
1
13
3
5
15
7
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500310414

HOUSING

1шт.

2

504087515

SCREW

1шт.

3

504123677

INSERT

M52 x 2

1шт.

4

16588125

BOLT,M12 x 1.75 x 35mm

M12 x 1.75 x 35

4шт.

5

16593625

BOLT,M12 x 1.75 x 120mm

M12 x 1.75 x 120

1шт.

5

99475978

SCREW

2шт.

5

16588825

BOLT,M12 x 70mm

M12 x 1.75 x 70

2шт.

5

16593425

BOLT,M12 x 100mm

M12 x 100

10шт.

6

16675835

SCREW,M10 x 30mm

M10 x 30

2шт.

7

504113483

MOUNTING PLATE

1шт.

8

98474305

SEALING WASHER

D=10 x 17 x 2.3 mm

2шт.

9

10839810

DOWEL,12mm OD x 18mm L

2шт.

10

4851842

COVER

1шт.

11

16892924

WASHER

1шт.

12

16673735

BOLT,Hex, M8 x 1.25 x 25mm

M8 x 14

2шт.

13

500322294

PLATE

1шт.

14

99448739

GASKET

1шт.

15

14466981

O-RING,0.139" Thk x 5.109" ID, -251, Cl 7, 75 Duro

1шт.
