(0.40.0) - ALTERNATOR (504197780)

Запчасти Case IH F3AE0684P E909 (0.40.0) - ALTERNATOR (504197780)

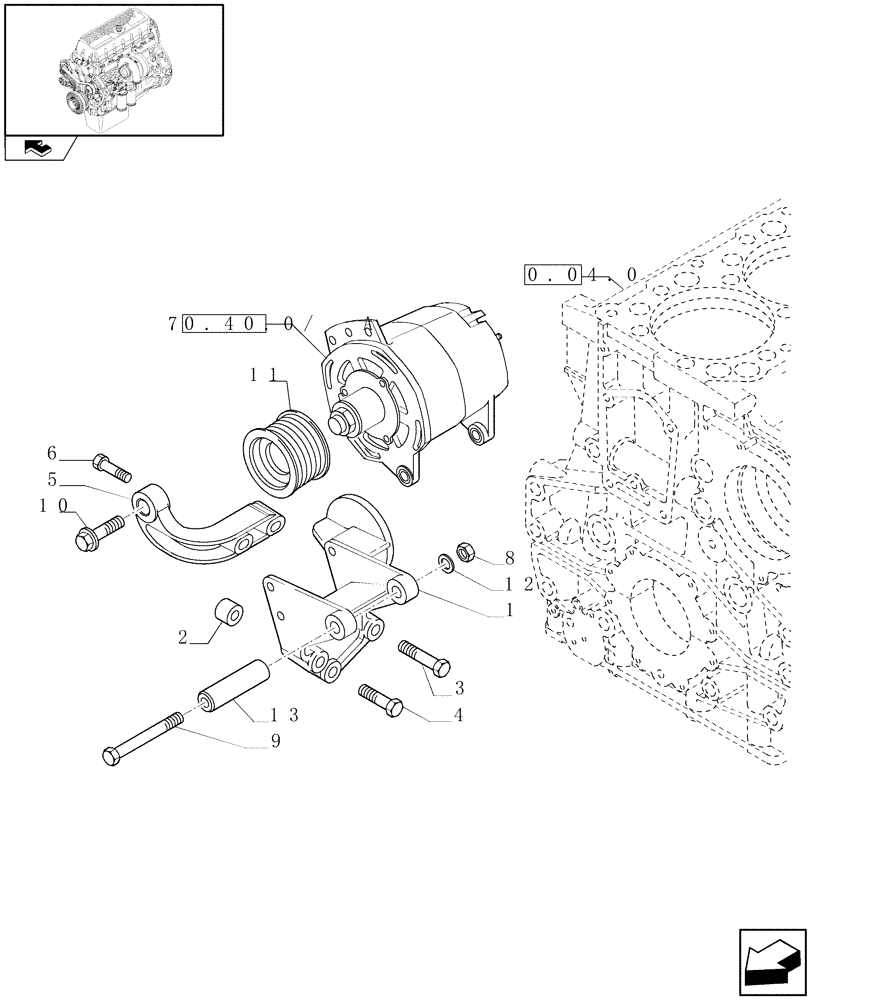

Схема запчастей Case IH F3AE0684P E909 - (0.40.0) - ALTERNATOR (504197780)
12
1
10
2
7
0.04.0
9
5
0.40.0/ a
3
11
13
4
8
home
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500389359

BODY

1шт.

2

98405462

DOWEL

2шт.

3

16587824

BOLT,Hex, M10 x 1.5 x 60mm

M10 x 1.5 x 60

2шт.

4

2852326

SCREW

M10 x 40

1шт.

5

504037646

SUPPORT

1шт.

6

16586925

BOLT,M8 x 50mm

M8 x 50

2шт.

7

2856508

ALTERNATOR

- ASSY

1шт.

SEE SGR. 0.40.0/ A

1шт.

8

17038421

NUT

M12

1шт.

9

16600024

BOLT,M12 x 160mm

M12 x 160

1шт.

10

500399332

SCREW

1шт.

11

500380058

PULLEY

1шт.

12

17095314

WASHER

D=12 x 24 mm

1шт.

13

504042883

SPACER

1шт.
