(0.40.0[01]) - ALTERNATOR (504056288)

Запчасти Case IH F3AE0684G B004 (0.40.0[01]) - ALTERNATOR (504056288)

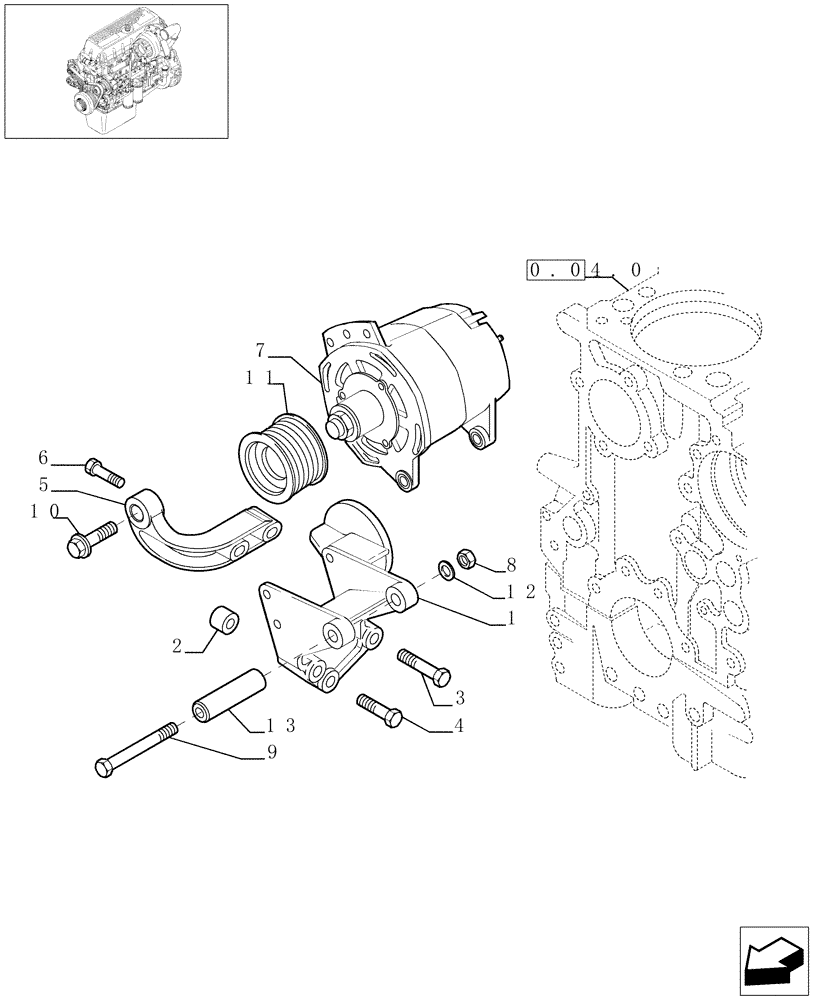

Схема запчастей Case IH F3AE0684G B004 - (0.40.0[01]) - ALTERNATOR (504056288)
0.04.0
13
8
9
2
11
1
3
7
4
6
10
5
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500389359

BODY

1шт.

2

98405462

DOWEL

2шт.

3

16587824

BOLT,Hex, M10 x 1.5 x 60mm

M10 x 1.5 x 60

2шт.

4

2852326

SCREW

M10 x 40

1шт.

5

504037646

SUPPORT

1шт.

6

2855301

SCREW,Hex, M8 x 1.25 x 50mm

M8X50 mm

2шт.

7

500399325

ALTERNATOR

1шт.

8

17038421

NUT

M12

1шт.

9

16600024

BOLT,M12 x 160mm

M12 x 160

1шт.

10

500399332

SCREW

1шт.

11

500380058

PULLEY

1шт.

12

17095314

WASHER

D=12 x 24 mm

1шт.

13

504042883

SPACER

1шт.

Выбрано товаров: 0
