(0.20.3[01]) - FUEL LINES & RELATED PARTS (504068984-504055372-504078280-504055378/81/84)

Запчасти Case IH F3AE0684G B004 (0.20.3[01]) - FUEL LINES & RELATED PARTS (504068984-504055372-504078280-504055378/81/84)

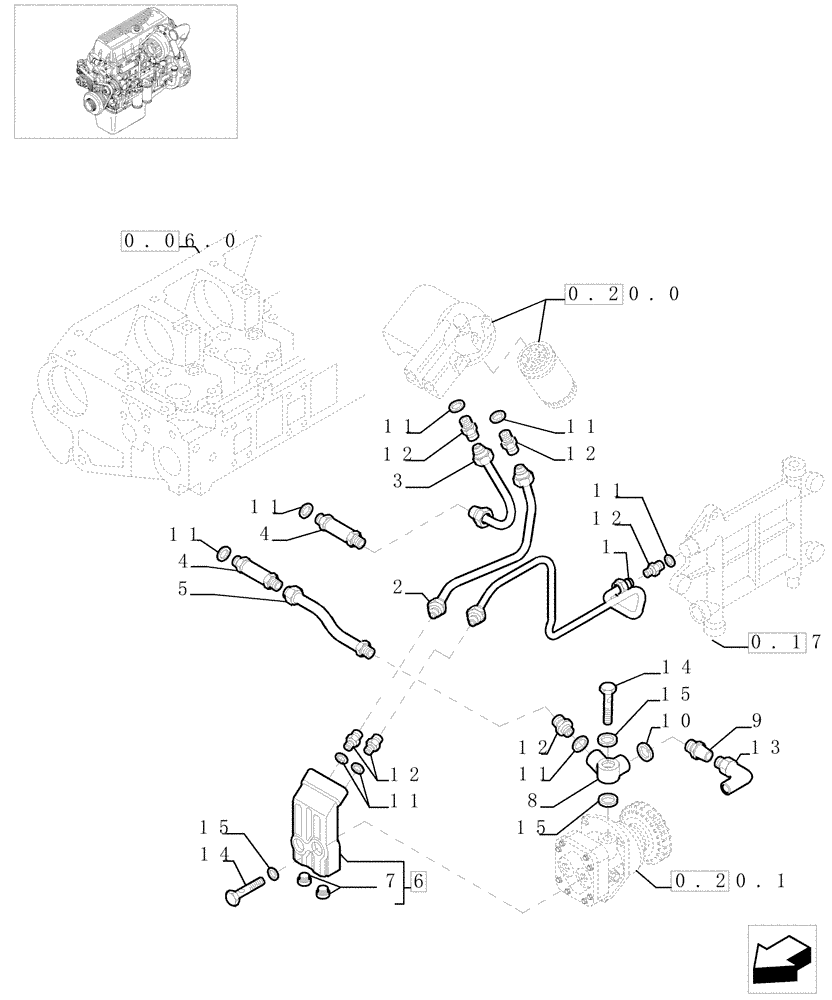

Схема запчастей Case IH F3AE0684G B004 - (0.20.3[01]) - FUEL LINES & RELATED PARTS (504068984-504055372-504078280-504055378/81/84)
14
0.17.0
3
0.06.0
12
11
15
5
11
10
13
0.20.0
12
6
11
11
1
14
12
9
11
7
12
2
4
12
8
15
11
15
0.20.1
11
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504043312

TUBE

1шт.

2

500348310

TUBE

1шт.

3

500348313

TUBE

1шт.

4

500310076

FITTING

2шт.

5

500348301

TUBE

1шт.

6

500314313

CONNECTING BLOCK

- ASSY

1шт.

7

98472271

PLUG

2шт.

8

500348306

ELBOW

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D=12 mm

1шт.

11

99489019

SEALING WASHER

D=16X24X1.5 mm

7шт.

12

41031569

FITTING

M16X1.5 - M18X1.5

5шт.

13

500350162

ELBOW

1шт.

14

4864084

BANJO BOLT

M16 x 1.5

3шт.

15

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

D=16X24X1,9 mm

4шт.
