(0.20.3[01]) - FUEL LINES & RELATED PARTS (500340245)

Запчасти Case IH F3AE0684G B001 (0.20.3[01]) - FUEL LINES & RELATED PARTS (500340245)

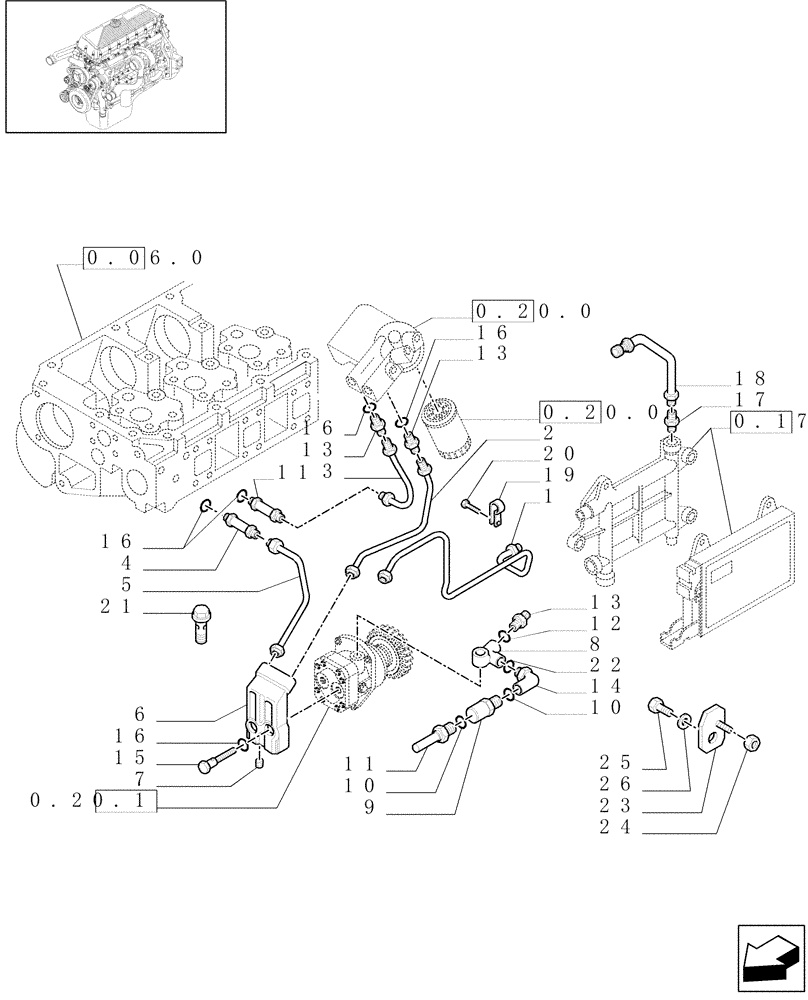

Схема запчастей Case IH F3AE0684G B001 - (0.20.3[01]) - FUEL LINES & RELATED PARTS (500340245)
1
17
10
19
25
0.20.0
18
24
0.17.0
0.06.0
26
13
5
8
13
13
10
9
16
23
14
16
21
11
0.20.0
7
16
12
22
6
15
4
3
11
20
16
2
0.20.1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500313907

RIGID TUBE

1шт.

2

500348310

TUBE

1шт.

3

500348313

TUBE

1шт.

4

500310076

FITTING

2шт.

5

500348301

TUBE

1шт.

6

500350452

HYD CONNECTOR

INCL.REF.7,8,12,13,15,16,21

1шт.

7

98472271

PLUG

2шт.

8

500348307

HYD CONNECTOR

INCL.REF. 9,10,11,12,13,14

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

DIA. 12 MM

3шт.

11

41031567

BANJO BOLT

1шт.

12

99489019

SEALING WASHER

DIA. 16X24 MM THK. 1,5

8шт.

13

16500314

FITTING

M16X1,5 - M18X1,5

6шт.

14

500350162

ELBOW

INCL.REF. 22

1шт.

15

4864084

BANJO BOLT

M16 x 1.5

3шт.

16

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

DIA. 16X24 MM THK. 1,9

6шт.

17

1244661

FITTING

1шт.

18

500390069

TUBE

1шт.

19

2852485

BRACKET

DIA. 12 MM

3шт.

20

2852323

SCREW,M8 x 1.25 x 14mm

M8X14 MM

3шт.

21

4864084

BANJO BOLT

M16 x 1.5

1шт.

22

500379755

GASKET

1шт.

23

41213491

BRACKET

1шт.

24

17044721

NUT

1шт.

25

1112655

SCREW

1шт.

26

17798674

LOCK WASHER

1шт.
