(0.20.3[01]) - FUEL LINES & RELATED PARTS (504032703)

Запчасти Case IH F3AE0684E B002 (0.20.3[01]) - FUEL LINES & RELATED PARTS (504032703)

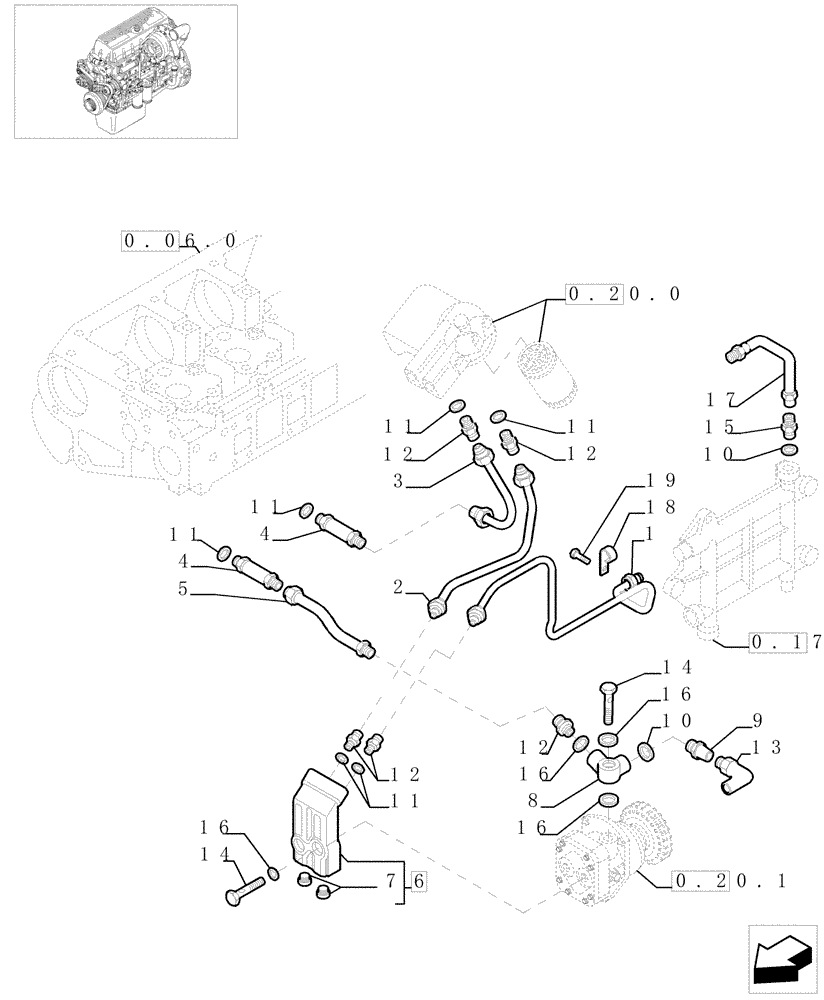

Схема запчастей Case IH F3AE0684E B002 - (0.20.3[01]) - FUEL LINES & RELATED PARTS (504032703)
12
2
12
4
18
15
12
11
7
19
6
10
11
10
13
0.20.1
16
4
12
0.20.0
3
14
0.17.0
8
11
11
14
11
0.06.0
16
9
16
5
16
17
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504043312

TUBE

1шт.

2

500348310

TUBE

1шт.

3

500348313

TUBE

1шт.

4

500310076

FITTING

2шт.

5

500348301

TUBE

1шт.

6

500314313

CONNECTING BLOCK

- ASSY

1шт.

7

98472271

PLUG

2шт.

8

500348306

ELBOW

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D=12 mm

2шт.

11

99489019

SEALING WASHER

D=16X24X1.5 mm

7шт.

12

41031569

FITTING

M16X1.5 - M18X1.5

5шт.

13

500350162

ELBOW

1шт.

14

4864084

BANJO BOLT

M16 x 1.5

3шт.

15

1244661

FITTING

1шт.

16

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

D=16X24X1,9 mm

4шт.

17

500390069

TUBE

1шт.

18

17316590

BRACKET

D=12 mm

3шт.

19

16597924

SCREW,M8 x 14mm

M8X14 mm

3шт.
