(0.20.3[01]) - FUEL LINES & RELATED PARTS (504032703)

Запчасти Case IH F3AE0684E B002 (0.20.3[01]) - FUEL LINES & RELATED PARTS (504032703)

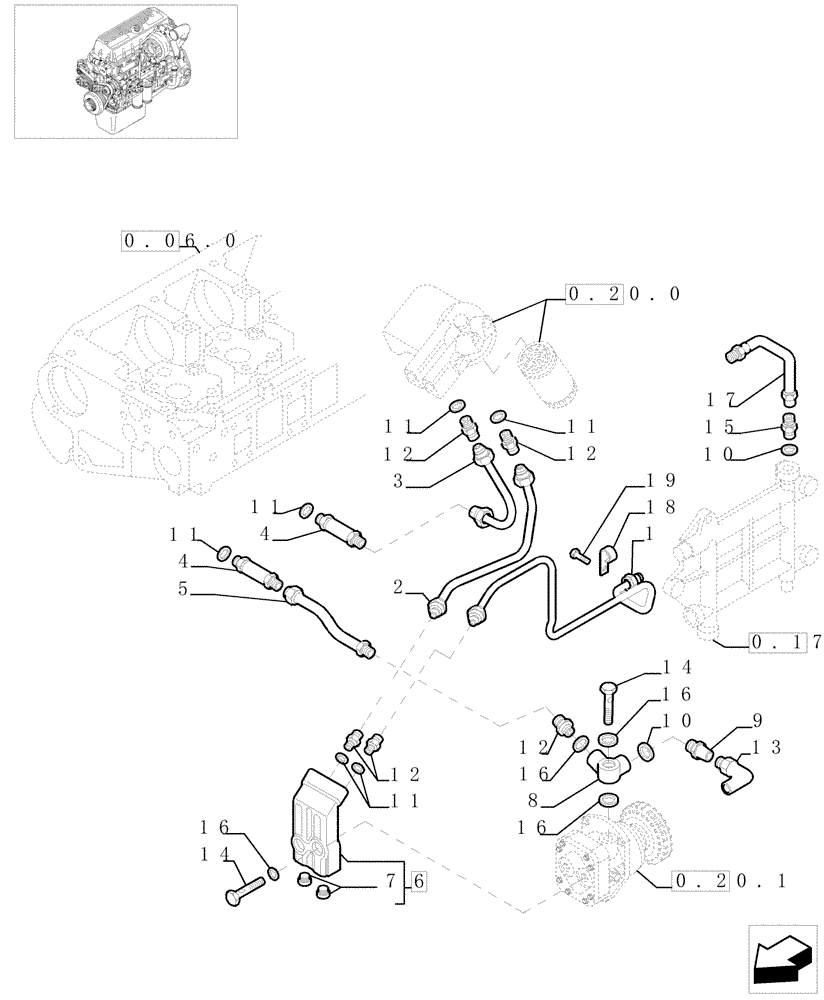

Схема запчастей Case IH F3AE0684E B002 - (0.20.3[01]) - FUEL LINES & RELATED PARTS (504032703)
12
2
0.20.1
8
0.17.0
4
9
12
3
13
0.06.0
12
18
11
11
14
16
11
11
14
0.20.0
19
11
1
10
7
12
4
16
15
5
16
16
6
17
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504043312

TUBE

1шт.

2

500348310

TUBE

1шт.

3

500348313

TUBE

1шт.

4

500310076

FITTING

2шт.

5

500348301

TUBE

1шт.

6

500314313

CONNECTING BLOCK

- ASSY

1шт.

7

98472271

PLUG

2шт.

8

500348306

ELBOW

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D=12 mm

2шт.

11

99489019

SEALING WASHER

D=16X24X1.5 mm

7шт.

12

41031569

FITTING

M16X1.5 - M18X1.5

5шт.

13

500350162

ELBOW

1шт.

14

4864084

BANJO BOLT

M16 x 1.5

3шт.

15

1244661

FITTING

1шт.

16

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

D=16X24X1,9 mm

4шт.

17

500390069

TUBE

1шт.

18

2852485

BRACKET

D=12 mm

3шт.

19

2852323

SCREW,M8 x 1.25 x 14mm

M8X14 mm

3шт.
