(0.20.3[01]) - FUEL LINES & RELATED PARTS (504068984-504055372-504078280-504055378/504055381/84)

Запчасти Case IH F3AE0684D B005 (0.20.3[01]) - FUEL LINES & RELATED PARTS (504068984-504055372-504078280-504055378/504055381/84)

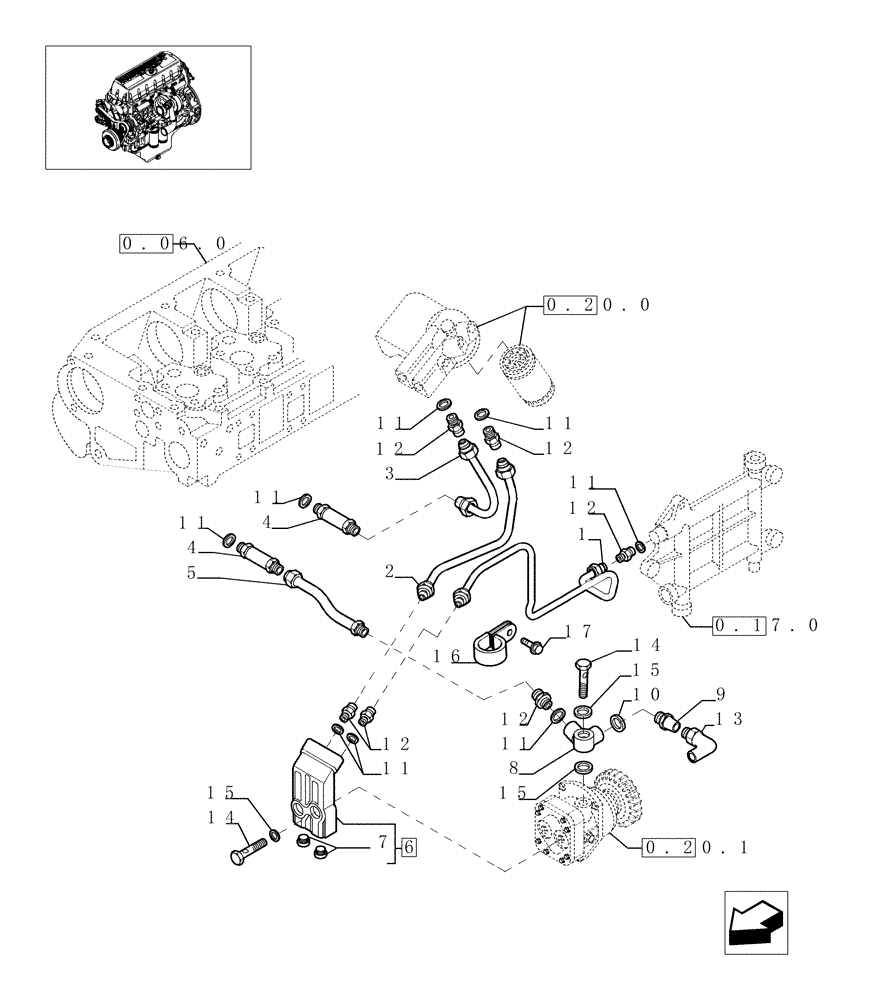

Схема запчастей Case IH F3AE0684D B005 - (0.20.3[01]) - FUEL LINES & RELATED PARTS (504068984-504055372-504078280-504055378/504055381/84)
14
11
16
0.20.0
12
11
0.20.1
14
4
5
11
13
11
12
8
15
11
9
0.06.0
10
7
4
12
2
6
3
1
15
0.17.0
11
17
15
11
12
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500313907

RIGID TUBE

1шт.

2

500348310

TUBE

1шт.

3

500348313

TUBE

1шт.

4

500310076

FITTING

2шт.

5

500348301

TUBE

1шт.

6

500314313

CONNECTING BLOCK

- ASSY

1шт.

7

98472271

PLUG

2шт.

8

500348306

ELBOW

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D=12 mm

1шт.

11

99489019

SEALING WASHER

D=16X24X1.5 mm

9шт.

12

41031569

FITTING

M16X1.5 - M18X1.5

7шт.

13

500350162

ELBOW

1шт.

14

4864084

BANJO BOLT

M16 x 1.5

3шт.

15

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

D=16X24X1,9 mm

6шт.

16

17316599

CLAMP

2шт.

17

2852323

SCREW,M8 x 1.25 x 14mm

M8 x 14

2шт.
