(10.102.03) - FLYWHEEL CASE (504267287 - 504134507)

Запчасти Case IH F2CFE614E A004 (10.102.03) - FLYWHEEL CASE (504267287 - 504134507) (10) - ENGINE

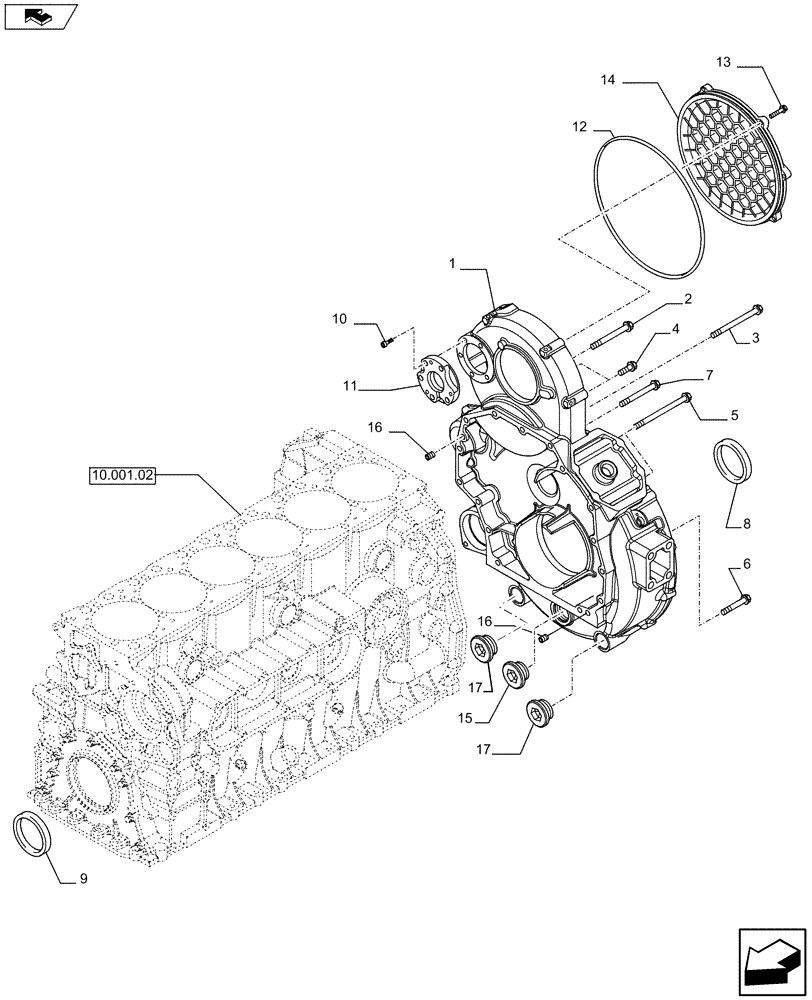

Схема запчастей Case IH F2CFE614E A004 - (10.102.03) - FLYWHEEL CASE (504267287 - 504134507) (10) - ENGINE
17
16
16
4
15
7
home
12
2
1
11
10
17
13
9
14
8
10.001.02
3
5
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504346065

HOUSING

1шт.

2

16593625

BOLT,M12 x 1.75 x 120mm

M12 x 120

1шт.

3

16599424

SCREW,M10 x 180mm

M10 x 180

1шт.

4

16587325

SCREW,Hex, M10 x 35mm

M10 x 35

2шт.

5

99475978

SCREW

M10 x 190 mm

2шт.

6

2852327

BOLT,Flng, M12 x 1.75 x 80mm

M12 x 70

7шт.

7

2852172

BOLT,Flng, M10 x 1.5 x 70mm

M10 x 110 mm

1шт.

8

504244493

SEAL

1шт.

9

504042684

SHAFT SEAL

1шт.

10

16707334

BOLT,M8 x 30mm, Cl 10.9

M8 x 30

5шт.

11

504233003

FLANGE

1шт.

12

17301181

O-RING

M329.6 x 5.33

1шт.

13

16673835

BOLT,Hex, M8 x 30mm

M8 x 30 mm

6шт.

14

504124620

COVER

1шт.

15

16992915

PLUG

M52 x 2

1шт.

16

500314968

DOWEL

M12

2шт.

17

17917240

PLUG

M42 x 2

2шт.
