(10.102.02) - FLYWHEEL CASE (504356968 - 504134507)

Запчасти Case IH F2CFE613N A010 (10.102.02) - FLYWHEEL CASE (504356968 - 504134507)

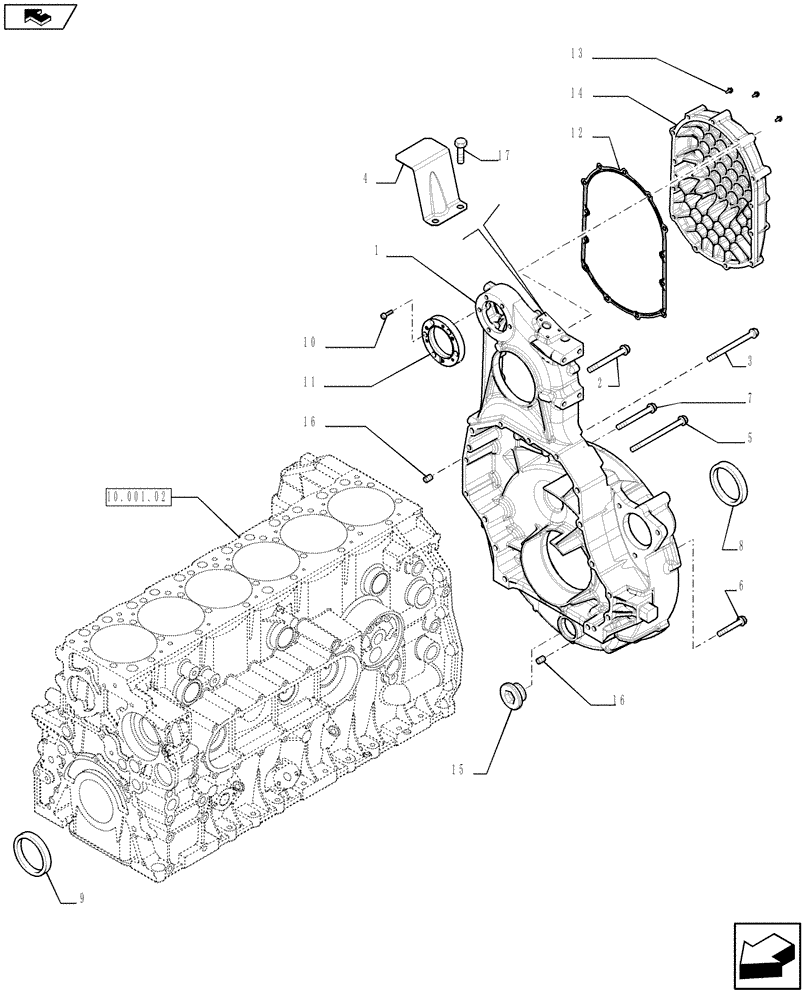

Схема запчастей Case IH F2CFE613N A010 - (10.102.02) - FLYWHEEL CASE (504356968 - 504134507)
11
16
17
9
5
2
10.001.02
8
10
7
6
3.2
15
13
14
12
3
4
home
16
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504289274

HOUSING

1шт.

2

16593425

BOLT,M12 x 100mm

M12 x 100

1шт.

3

2852925

SCREW,Hex, M12 x 1.75 x 130mm

3шт.

4

504347962

HEAT SHIELD

1шт.

5

16587325

SCREW,Hex, M10 x 35mm

M10 x 35

2шт.

6

16593225

SCREW,Hex, M12 x 80mm, Cl 8.8

M12 x 80

5шт.

7

16593125

BOLT,M10 x 100mm

M10 x 100

3шт.

8

504244493

SEAL

1шт.

9

504042684

SHAFT SEAL

1шт.

10

16707334

BOLT,M8 x 30mm, Cl 10.9

M8 x 30

5шт.

11

504290087

FLANGE

1шт.

12

504290773

GASKET

1шт.

13

16592324

BOLT,Hex, M8 x 60mm

M8 x 60

9шт.

13

16586724

SCREW,M8 x 1.25 x 40mm

4шт.

14

504356982

COVER

1шт.

15

16992915

PLUG

1шт.

16

500314968

DOWEL

2шт.

17

2853970

BOLT

2шт.
