(10.218.03) - INJECTION EQUIPMENT - PIPING (504352599)

Запчасти Case IH F2CFE613L A005 (10.218.03) - INJECTION EQUIPMENT - PIPING (504352599) (10) - ENGINE

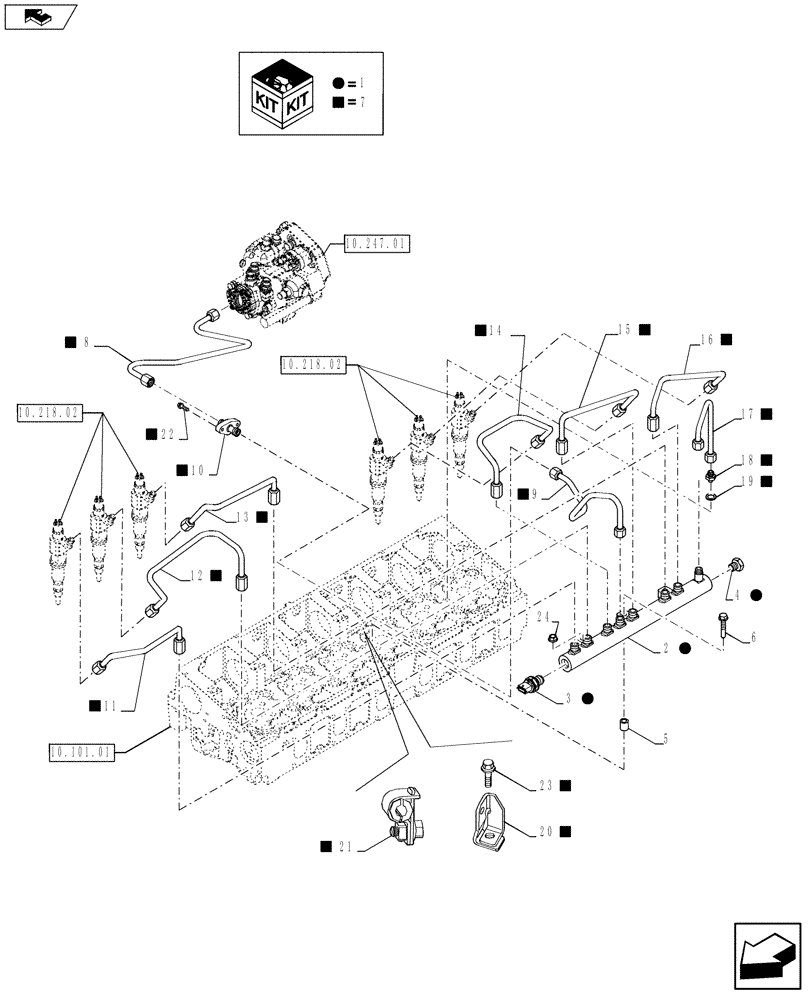

Схема запчастей Case IH F2CFE613L A005 - (10.218.03) - INJECTION EQUIPMENT - PIPING (504352599) (10) - ENGINE
11
22
home
18
17
7
7
10.101.01
10.218.02
10.218.02
10.247.01
7
7
13
7
7
7
7
20
9
19
1
14
7
7
7
7
10
16
1
8
1
1
3
5
4
7
1
2
23
7
7
7
7
21
7
12
6
15
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504373407

ACCUMULATOR

1шт.

2

504373470

1шт.

3

504382791

SENSOR

1шт.

4

504130662

VALVE

1шт.

5

504253853

SPACER

3шт.

6

16586825

BOLT,Hex, M8 x 1.25 x 45mm

M8 x 25

3шт.

7

504253856

TUBE

1шт.

8

504327363

TUBE

1шт.

9

504345093

TUBE

1шт.

10

504345104

HYD CONNECTOR

1шт.

11

504126981

INJECTION PIPE

1шт.

12

504126982

INJECTION PIPE

1шт.

13

504126983

INJECTION PIPE

1шт.

14

504126984

INJECTION PIPE

1шт.

15

504126985

INJECTION PIPE

1шт.

16

504126986

INJECTION PIPE

1шт.

17

504345222

TUBE

1шт.

18

504345096

BANJO BOLT

1шт.

19

87665413

SEALING WASHER,7.9mm ID x 17.0mm OD x 1.5mm Thk

2шт.

20

504358313

STEEL PLATE

1шт.

20

504235264

BRACKET

1шт.

20

504236628

BRACKET, SUPPORTING

1шт.

21

504312745

STEEL PLATE

2шт.

22

16585825

SCREW,M6 x 20mm

2шт.

23

16586225

BOLT,M8 x 16mm

3шт.

24

10520304

WASHER,18.8mm ID x 32mm OD x 4mm Thk

1шт.
