(10.218.01) - PIPING - FUEL (504322086)

Запчасти Case IH F2CFE613L A005 (10.218.01) - PIPING - FUEL (504322086) (10) - ENGINE

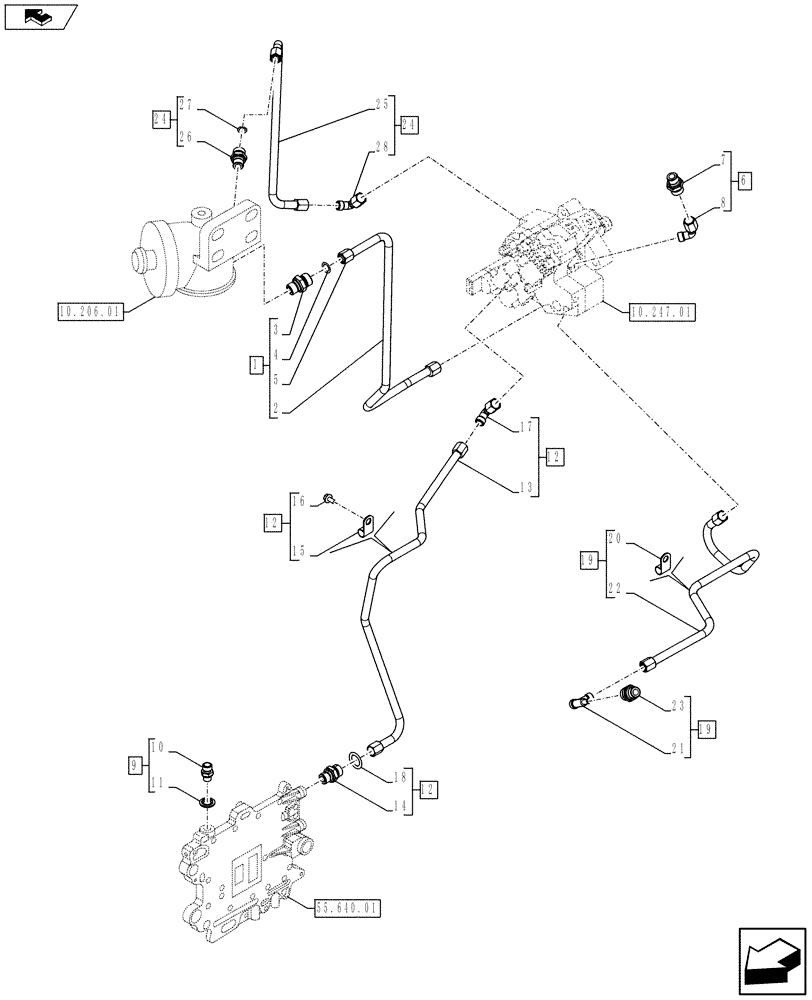

Схема запчастей Case IH F2CFE613L A005 - (10.218.01) - PIPING - FUEL (504322086) (10) - ENGINE
55.640.01
10.247.01
10.206.01
20
23
24
12
15
6
10
8
18
4
14
home
24
19
16
7
5
1
12
9
26
11
28
21
12
17
3
13
27
19
25
22
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504331934

TUBE

ASSY

1шт.

2

504354252

1шт.

3

99486406

HYD CONNECTOR

2шт.

4

16510140

O-RING

2шт.

5

86548975

PIPE UNION NUT,M16 x 1.5

2шт.

6

5801373489

ASSY

1шт.

7

41031568

FITTING

1шт.

8

16504714

COUPLING

1шт.

9

504248757

ASSY

1шт.

10

16500315

HYD CONNECTOR

1шт.

11

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

1шт.

12

504332894

ASSY

1шт.

13

504354065

FUEL TUBE

1шт.

14

41031568

FITTING

1шт.

15

86637978

CLAMP,9.5mm, Coat, 8.7mm Bolt Hole, P Type

1шт.

16

2852323

SCREW,M8 x 1.25 x 14mm

1шт.

17

16504015

ELBOW

1шт.

18

16510140

O-RING

1шт.

19

504248757

ASSY

1шт.

20

99431539

STEEL PLATE

1шт.

21

8580153

SPACER

1шт.

22

5043541070

1шт.

23

16708734

ELEC CONNECTOR

1шт.

24

504331932

TUBE

ASSY

1шт.

25

504354251

1шт.

26

99486406

HYD CONNECTOR

2шт.

27

16510140

O-RING

2шт.

28

86548975

PIPE UNION NUT,M16 x 1.5

2шт.
