(10.210.AF) - FUEL LINE

Запчасти Case IH F2CFE613F B003 (10.210.AF) - FUEL LINE (10) - ENGINE

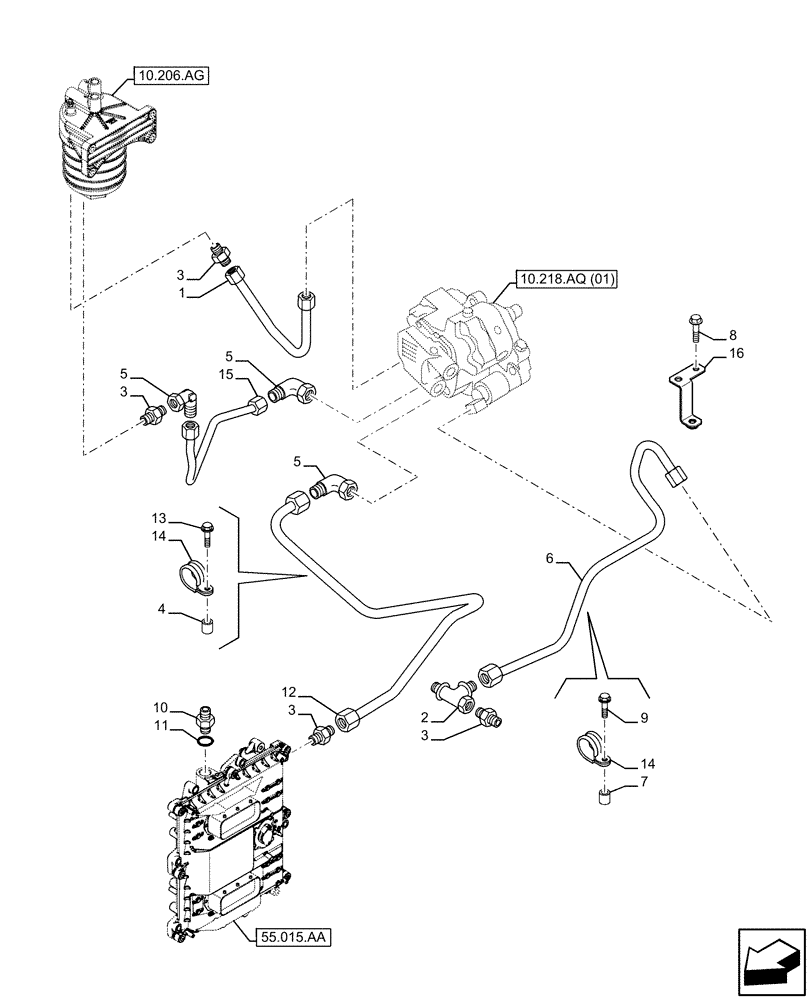

Схема запчастей Case IH F2CFE613F B003 - (10.210.AF) - FUEL LINE (10) - ENGINE
55.015.aa
3
14
13
11
3
5
9
2
8
3
5
1
5
4
3
10
6
14
16
7
15
12
10.206.ag
10.218.aq (01)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5801378904

FUEL TUBE

1шт.

2

16504714

M16 x 1.5mm

COUPLING

1шт.

3

41031568

M16 x 1.5mm

FITTING

4шт.

4

17816214

SPACER

1шт.

5

16504015

ELBOW

M16 x 1.5mm

3шт.

6

5801603399

PIPE

1шт.

7

8580153

SPACER

1шт.

8

16586225

BOLT,M8 x 16mm

1шт.

9

16597425

BOLT,Hex, M10 x 16mm, Cl 8.8

1шт.

10

504081274

HYD CONNECTOR

M16 x 1.5mm - M18 x 1.5mm

1шт.

11

5801560870

WASHER

M16 x 24 x 1.9mm

1шт.

12

5801560865

PIPE

1шт.

13

16673735

BOLT,Hex, M8 x 1.25 x 25mm

1шт.

14

17316499

CLIP

1шт.

14

10450590

CLAMP,18mm, Coat, 9mm Bolt Hole, P Type

1шт.

15

5801368948

FUEL TUBE

1шт.

16

5801616974

BRACKET

1шт.
