(10.218.04) - FUEL LINES & RELATED PARTS (504363514)

Запчасти Case IH F2CFE613F A010 (10.218.04) - FUEL LINES & RELATED PARTS (504363514)

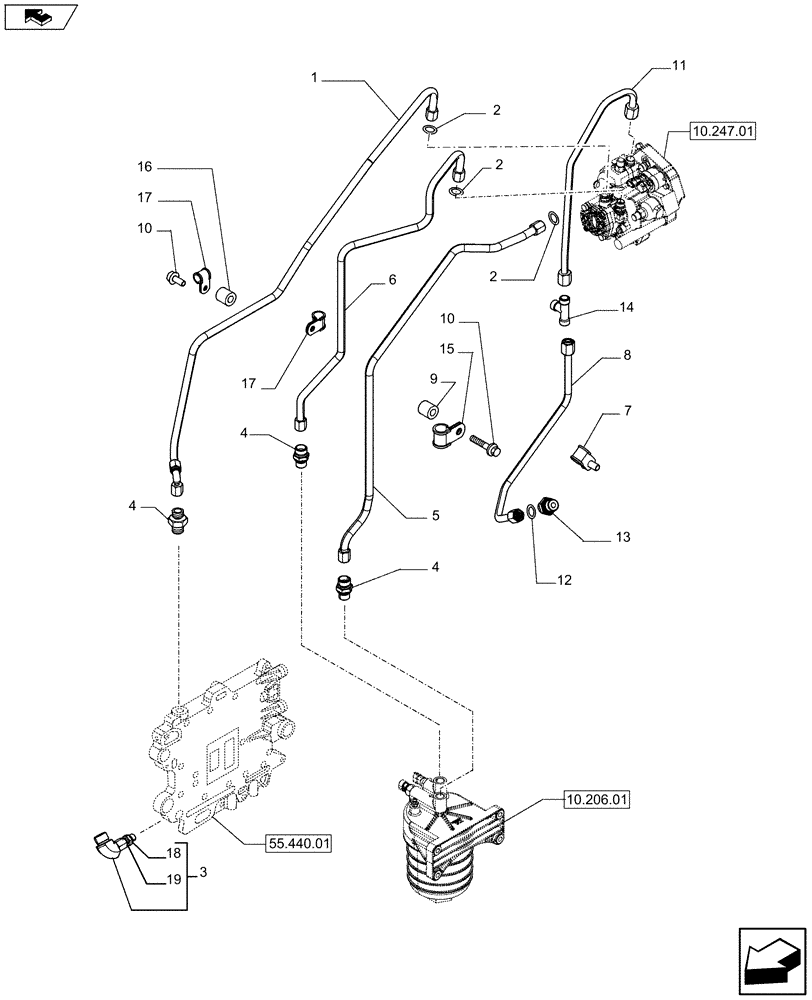

Схема запчастей Case IH F2CFE613F A010 - (10.218.04) - FUEL LINES & RELATED PARTS (504363514)
4
11
10
13
55.440.01
2
16
7
12
15
8
19
14
3
5
4
10.206.01
18
10
4
6
17
10.247.01
2
9
2
1
17
home
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504360461

PIPE

1шт.

2

16507511

SEALING WASHER

8шт.

3

504319000

ELBOW

1шт.

4

41031566

3шт.

5

504349581

PIPE

1шт.

6

504349585

PIPE

1шт.

7

17316390

RETAINER COLLAR

1шт.

8

5801372628

PIPE

1шт.

9

8580153

SPACER

1шт.

10

16586925

BOLT,M8 x 50mm

M8 x 14

4шт.

11

5801372627

PIPE

1шт.

12

17278189

1шт.

13

504367304

FITTING

1шт.

14

16505114

COUPLING

1шт.

15

500391414

STRAP

1шт.

16

17816814

SPACER

M10 x 25

1шт.

17

86637978

CLAMP,9.5mm, Coat, 8.7mm Bolt Hole, P Type

4шт.

18

504081274

HYD CONNECTOR

1шт.

19

16507614

BUSHING

1шт.
