(10.218.03) - FUEL LINES & RELATED PARTS (504305623)

Запчасти Case IH F2CFE613C A010 (10.218.03) - FUEL LINES & RELATED PARTS (504305623)

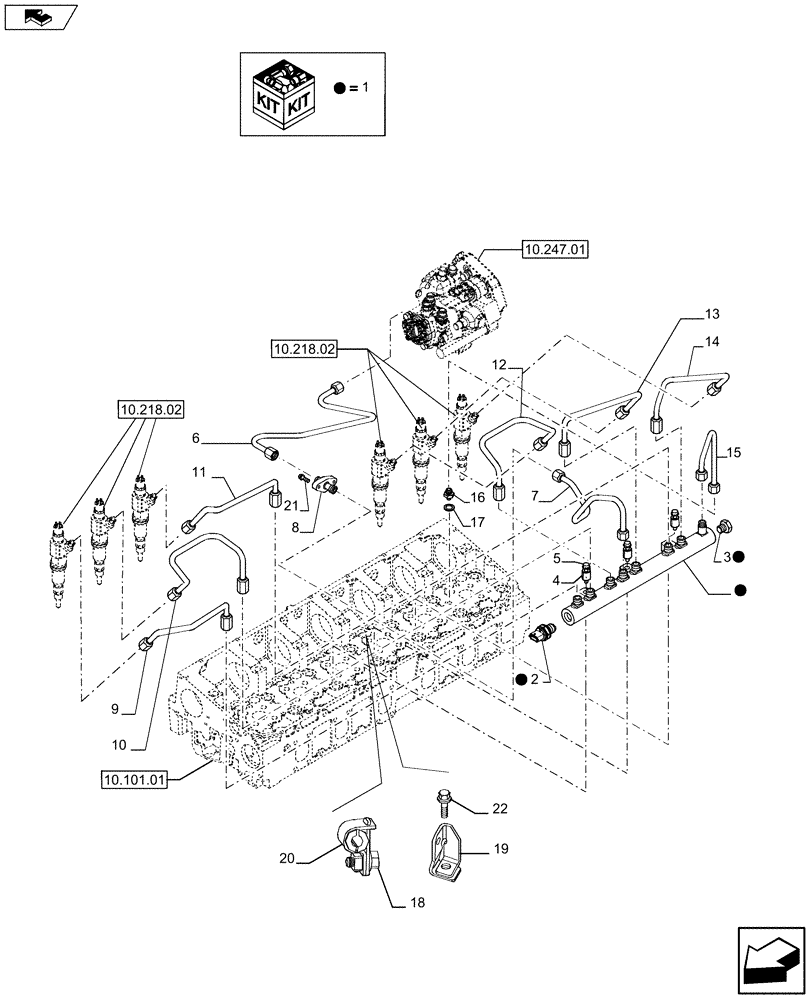

Схема запчастей Case IH F2CFE613C A010 - (10.218.03) - FUEL LINES & RELATED PARTS (504305623)
1
10.218.02
3
19
11
2
22
14
5
17
home
20
13
9
10
8
4
18
16
10.247.01
12
1
10.101.01
7
10.218.02
21
15
1
1
6
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504373407

ACCUMULATOR

1шт.

2

504157020

SENSOR

1шт.

3

504130662

VALVE

1шт.

4

504253853

SPACER

3шт.

5

16586825

BOLT,Hex, M8 x 1.25 x 45mm

M8 x 25

3шт.

6

504305687

PIPE

1шт.

7

504333692

PIPE

1шт.

8

504174173

FITTING

1шт.

9

504126981

INJECTION PIPE

1шт.

10

504126982

INJECTION PIPE

1шт.

11

504126983

INJECTION PIPE

1шт.

12

504126984

INJECTION PIPE

1шт.

13

504126985

INJECTION PIPE

1шт.

14

504126986

INJECTION PIPE

1шт.

15

504127531

RETURN PIPE

1шт.

16

504154956

FITTING

1шт.

17

98474305

SEALING WASHER

1шт.

18

16586225

BOLT,M8 x 16mm

2шт.

19

504229845

BRACKET

1шт.

20

504235264

BRACKET

2шт.

21

16585870

SCREW,Hex, M6 x 20mm

M6 x 20

2шт.

22

16707034

BOLT,Flng, M8 x 16mm

M8 x 16

1шт.
