(10.304.AF) - OIL LINE

Запчасти Case IH F2CFA613A E001 (10.304.AF) - OIL LINE (10) - ENGINE

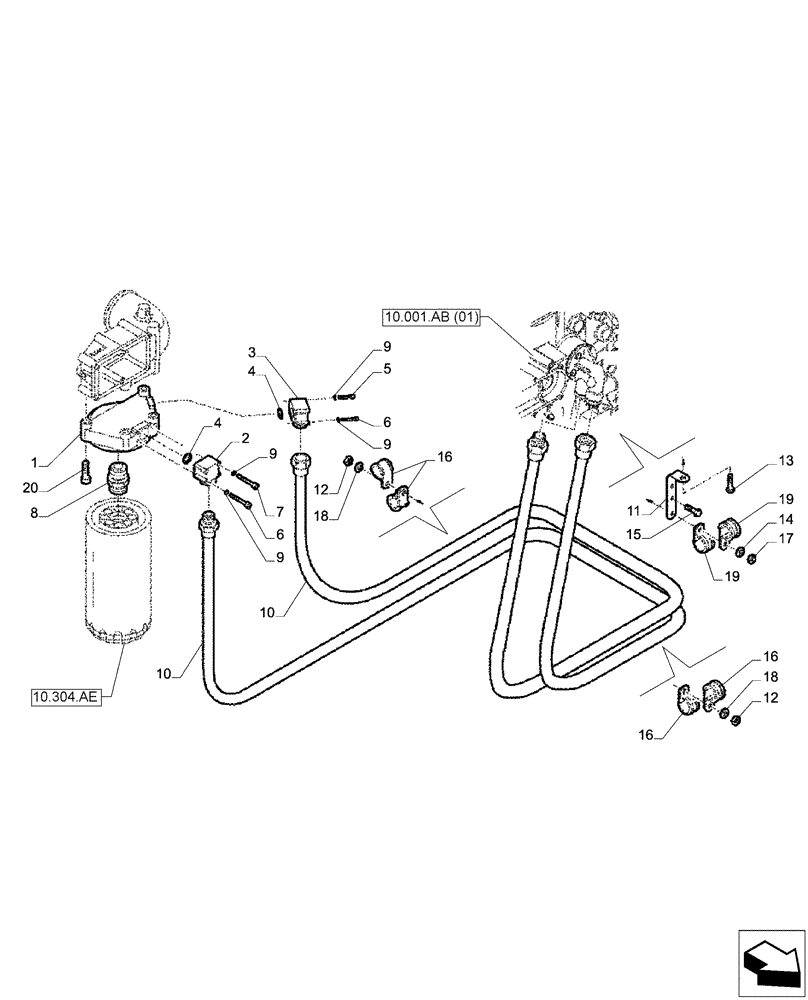

Схема запчастей Case IH F2CFA613A E001 - (10.304.AF) - OIL LINE (10) - ENGINE
7
1
16
11
18
9
12
9
17
4
2
19
19
8
12
10
18
9
6
14
18
5
10304ae
16
10001ab(01)
20
8
15
3
4
13
9
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504218098

BRACKET

1шт.

2

504005572

ELBOW

1шт.

3

98481998

FITTING

1шт.

4

2852978

O-RING,0.103" Thk x 0.924" ID, -119, Cl 7, 75 Duro

2шт.

5

16689724

SCREW,M6 x 45mm

2шт.

6

16689824

SCREW,M6 x 50mm

4шт.

7

16689924

SCREW

2шт.

8

99431947

HYD CONNECTOR

1шт.

9

11197774

BELLEVILLE WASHER,M6 Bolt Size x 12mm OD x 1.2mm Thk

8шт.

10

504218108

HYD TUBE

2шт.

11

500320255

BRACKET

1шт.

12

2852389

FLANGE NUT

3шт.

13

2852323

SCREW,M8 x 1.25 x 14mm

1шт.

14

9824259

WASHER,6.4mm ID x 12mm OD x 1.6mm Thk

1шт.

15

16585870

SCREW,Hex, M6 x 20mm

1шт.

16

17317390

CLAMP

6шт.

17

16750125

NUT

1шт.

18

10519624

WASHER,8.15mm ID x 17mm OD x 2mm Thk

3шт.

19

17315790

CLAMP

2шт.

20

16692824

SCREW

4шт.

20

16692924

SCREW,M10 x 65mm

1шт.
