Запчасти Case IH DG4D (K-15) - CYLINDER HEAD AND RELATED PARTS

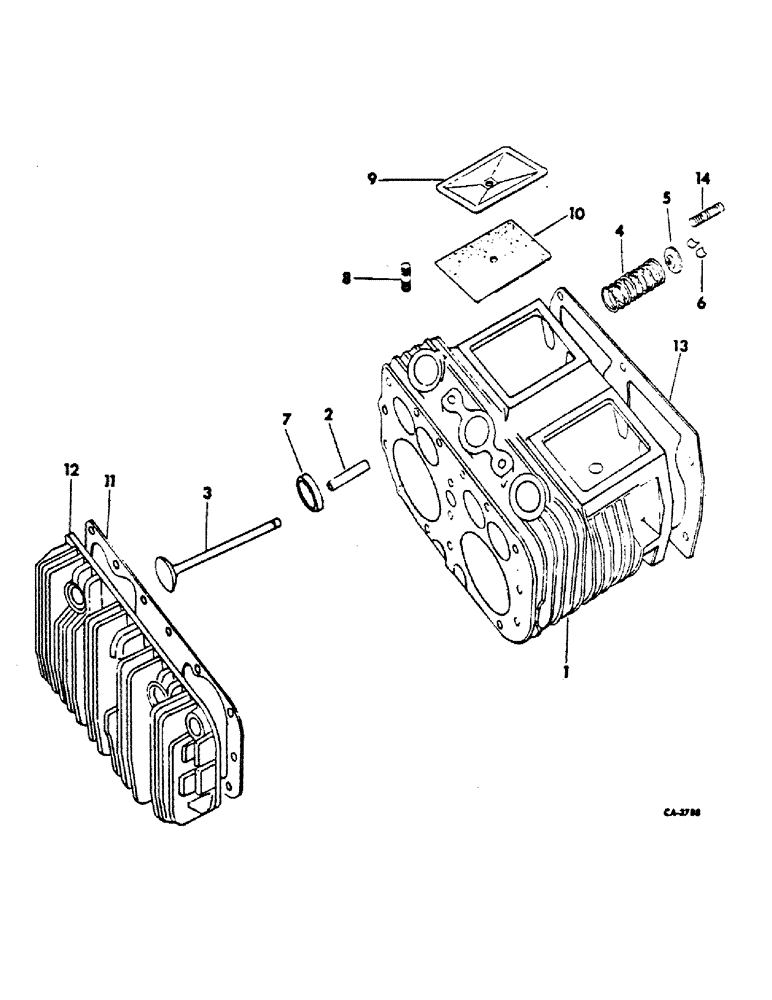

Схема запчастей Case IH DG4D - (K-15) - CYLINDER HEAD AND RELATED PARTS
4
2
3
10
9
5
13
14
7
8
12
11
1
6

Артикул

Название

Примечание

Количество

1

69019C91

HEAD ASSY, cylinder

1шт.

Consists of (1) guide 69493C1, (2) valve 69020C1, (2) valve 69021C1, (2) spring 69494C1, (2) spring 69495C1, (2) seat 69496C1, (2) seat 69636C1, (4) lock 69497C1 (2) insert 69498C1, (1) head (NSS), (2) insert 69499C1, (2) stud 69637C1, (2) washer 115308, (2) cover 69638C1, (2) screw 180083

1шт.

2

69493C1

GUIDE, valve stem

8шт.

3

69020C1

VALVE, inlet

4шт.

3

69021C1

VALVE, exhaust

4шт.

4

69494C1

SPRING, inlet valve

4шт.

4

69495C1

SPRING, exhaust valve

4шт.

5

69496C1

SEAT, inlet valve spring

4шт.

5

69636C1

SEAT, valve rotator spring

4шт.

6

69497C1

LOCK, valve spring seat

8шт.

7

69498C1

INSERT, inlet valve seat

4шт.

7

69499C1

INSERT, exhaust valve seat

4шт.

8

69637C1

STUD, manifold to cylinder block

4шт.

115308

WASHER,.344" x 11/16" x .065"

11/32 x 11/16 x .051 CDP

4шт.

9

69638C1

COVER, valve inspection

4шт.

180083

BOLT,Hex, 5/16" - 18 x 1 1/2", Gr 5

SCREW, 5/16-18 x 1-1/2 znd hex-hd cap

4шт.

136857

WASHER,Ext Tooth, 7/16"

7/16 znd ext tooth lock

12шт.

425-117

NUT,7/16"-20, G5

7/16-20 znd hex.

12шт.

10

NSS

NOT SOLD SEPARAT

GASKET, valve inspection cover plate, not serviced separately, order gasket package

1шт.

11

NSS

NOT SOLD SEPARAT

GASKET, cylinder head, not serviced separately, order gasket package

1шт.

12

69026C1

HEAD, cylinder

2шт.

427586

BOLT,Hex, 5/16" - 18 x 1 1/4", Gr 8

SCREW, 5/16-18 x 1-1/4 znd hex-hd cap type 8

30шт.

24733R1

BOLT

SCREW, 5/16-18 x 1-3/8 znd hex-hd cap type 8

3шт.

454873

BOLT

SCREW, 5/16-18 x 1-3/4 znd hex-hd cap type 8

1шт.

495-21031

WASHER,1/4"

5/16 x 3/4 x .051 znd

34шт.

13

NSS

NOT SOLD SEPARAT

GASKET, cylinder base, not serviced separately, order gasket package

1шт.

14

69487C1

STUD, cylinder, Serial Range: block-crankcase

12шт.

125947

STUD

1/8 zn slt-hdls pipe PF18

7шт.

Выбрано товаров: 28
