Запчасти Case IH DV-550 (A-07) - CRANKCASE AND RELATED PARTS

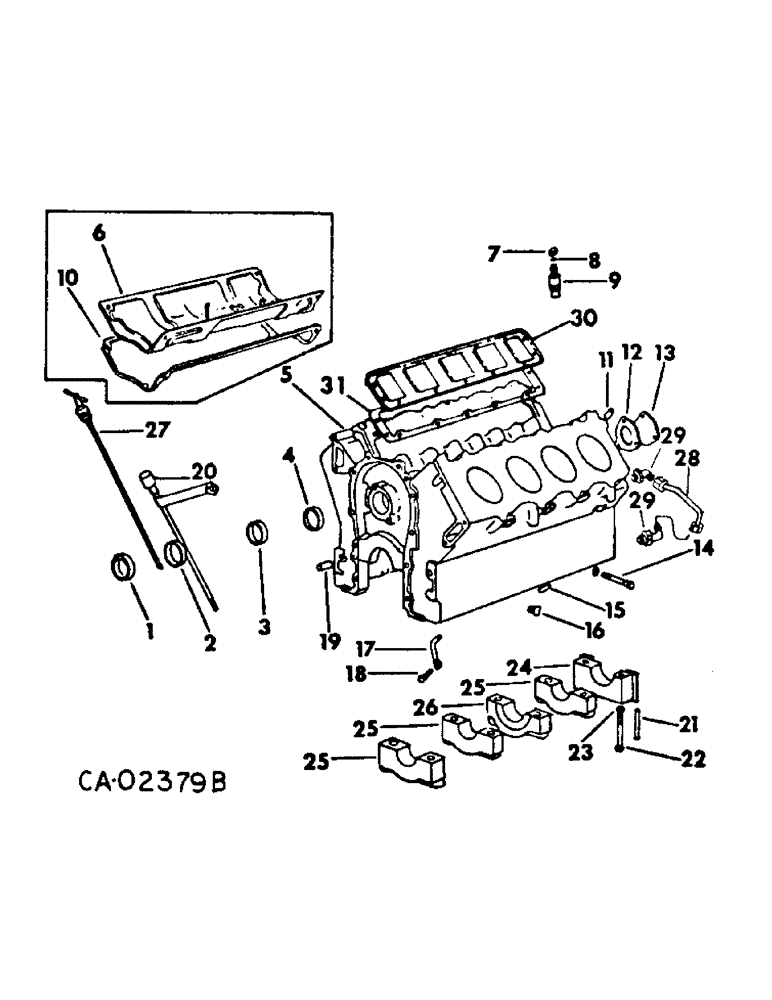

Схема запчастей Case IH DV-550 - (A-07) - CRANKCASE AND RELATED PARTS
30
16
17
19
14
25
23
25
25
21
29
26
2
28
6
10
5
11
24
15
9
12
4
3
7
18
13
20
8
31
22
1
27
29

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

BEARING, camshaft front, Order bearing set, 448139C92

1шт.

2

NSS

NOT SOLD SEPARAT

BEARING, camshaft second, Order bearing set, 448139C92

1шт.

3

NSS

NOT SOLD SEPARAT

BEARING, camshaft third, Order bearing set, 448139C92

1шт.

4

NSS

NOT SOLD SEPARAT

BEARING, camshaft rear, Order bearing set, 448139C92

1шт.

448139C92

KIT

BEARING SET, camshaft, Consists of four bearings

1шт.

5

476156C92

CRANKCASE ASSY, For engine serial no. 53000 and below and engine serial nos 53019 to 53032, Also order cylinder head gasket, 476158C2, two tappet covers, 133575R3, two gaskets, 133577R4 and 28 screws, 282245C1, Composed of: Parts Listed Below as Indicated

1шт.

NSS

NOT SOLD SEPARAT

BEARING

1шт.

NSS

NOT SOLD SEPARAT

BEARING

1шт.

NSS

NOT SOLD SEPARAT

BEARING

1шт.

NSS

NOT SOLD SEPARAT

BEARING

1шт.

258061C1

BOLT

10шт.

277167C1

BOLT

10шт.

316286C1

BOLT

8шт.

283053C3

BUSHING

1шт.

NSS

NOT SOLD SEPARAT

CAP

1шт.

NSS

NOT SOLD SEPARAT

CAP

1шт.

NSS

NOT SOLD SEPARAT

CAP

3шт.

26114HD

CAP

1шт.

NSS

NOT SOLD SEPARAT

CRANKCASE

1шт.

1701207C1

GASKET

1шт.

891524R1

GASKET

1шт.

316287C1

NOZZLE INJECTION

NOZZLE

8шт.

17244R1

LOCK PIN,5/16" x 1 1/4", Slotted

PIN, 5/16" x 1 1/4", Slotted

4шт.

141260

PIN 7/16" x 3/4"

2шт.

281618C1

PIPE

1шт.

258091C2

PLATE

1шт.

291171C1

PLUG,Cup, 9/16"

1шт.

312942C1

PLUG

6шт.

438159

DRAIN PLUG,Sq Hd, 1/2"-14 NPTF

PLUG

1шт.

444571

DRAIN PLUG,Sq Hd, 1/8"-27 NPTF

PLUG

2шт.

444612

PLUG

2шт.

217-433

PLUG,Hex Soc, 1/4" - 18 NPTF

1шт.

444782

PLUG,Sq Soc, 3/8"-18 NPTF

4шт.

179838

BOLT,Hex, 3/8" - 16 x 7/8", Gr 5, Full Thd

3/8-16 x 7/8 hex-hd cap

3шт.

133452R1

SLEEVE

4шт.

103321

LOCK WASHER,3/8"

WASHER, LOCK, 3/8"

3шт.

95-11034

WASHER,1/4"

8шт.

258180C1

WASHER

10шт.

345466C1

WASHER

10шт.

17244R1

LOCK PIN,5/16" x 1 1/4", Slotted

PIN, 5/16" x 1 1/4", Slotted

4шт.

Not Included in Crankcase Assy.

1шт.

FOR444613

PLUG

1/8-27 auto. hex-hd pipe

2шт.

Not Included in Crankcase Assy.

1шт.

444571

DRAIN PLUG,Sq Hd, 1/8"-27 NPTF

PLUG, 1/8-27 znd auto. sq-hd pipe

2шт.

Not Included in Crankcase Assy.

1шт.

217-433

PLUG,Hex Soc, 1/4" - 18 NPTF

1/4-18 auto. hex-hd pipe

1шт.

Not Included in Crankcase Assy.

1шт.

444782

PLUG,Sq Soc, 3/8"-18 NPTF

3/8-18 auto. sq-soc pipe

4шт.

Not Included in Crankcase Assy.

1шт.

438159

DRAIN PLUG,Sq Hd, 1/2"-14 NPTF

PLUG, 1/2-14 auto. sq-soc pipe

1шт.

Not Included in Crankcase Assy.

1шт.

6

364334C1

COVER ASSY, tappet, Replaces 476099C1, For engine serial no. 53000 and below and engine serial nos, Serial Range: 53019-53032

1шт.

179814

SPACER

6шт.

131402H

WASHER

.344 x .562 x .054 pln

6шт.

7

26114HD

CAP, bearing grease

1шт.

891524R1

GASKET

bearing grease cap

1шт.

8

291171C1

PLUG,Cup, 9/16"

cup

1шт.

9

283053C3

BUSHING

BEARING, oil pump shaft upper

1шт.

10

317066C3

GASKET

tappet cover, For cover, 364334C1

1шт.

11

133452R1

SLEEVE

dowel

4шт.

12

1701207C1

GASKET

camshaft cover, Replaces 258168C1

1шт.

13

258091C2

PLATE

camshaft cover

1шт.

24839R1

BOLT,Hex, 3/8" - 16 x 3/4", Gr 8

3шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

3шт.

14

25501R1

BOLT,Hex, 3/8" - 16 x 3 3/4", Gr 8

crankcase tie, Replaces 277167C1

10шт.

345466C1

WASHER

crankcase tie bolt

10шт.

15

312942C1

PLUG

expansion

6шт.

16

217-459

DRAIN PLUG,Sq Soc, 1/4" - 18 NPTF

1/4-18 auto. sq-soc-hd drain

2шт.

17

316287C1

NOZZLE INJECTION

NOZZLE, piston cooling

8шт.

18

316286C1

BOLT, piston cooling nozzle

8шт.

95-11034

WASHER,1/4"

11/32 x 11/16 flat

8шт.

19

141260

PIN, 7/16 x 3/4 dowel 7/16" x 3/4"

2шт.

20

297530C13

PIPE

TUBE ASSY, oil gauge

1шт.

413-622

BOLT,Hex, 3/8" - 16 x 1-3/8", Gr 5

3/8-16 x 1-3/8 hex-hd cap

1шт.

103321

LOCK WASHER,3/8"

WASHER, LOCK, 3/8"

1шт.

21

258122C2

SEAL

rear bearing cap

2шт.

22

258061C1

BOLT, bearing cap

10шт.

23

258180C1

WASHER

bearing cap bolt

10шт.

24

NSS

NOT SOLD SEPARAT

CAP, crankcase bearing no. 5, Not serviced separately, Order crankcase assy

1шт.

25

NSS

NOT SOLD SEPARAT

CAP, crankcase bearing no. 1, 2 & 4, Not serviced separately, Order crankcase only

3шт.

26

NSS

NOT SOLD SEPARAT

CAP, crankcase bearing no. 3, Not serviced separately, Order crankcase assy

1шт.

27

427230C1

GAUGE

ASSY, oil level

1шт.

28

328684C92

PIPE ASSY, water

1шт.

29

265024R1

ELBOW UNION

ELBOW, body 90 deg

2шт.

30

133575R3

COVER ASSY

COVER, valve tappet, Engine serial no. 53001 and above except engine serial nos, Serial Range: 53019-53032

1шт.

282245C1

SCREW

valve tappet cover

28шт.

31

133577R4

GASKET

valve tappet cover, Used with cover, 133575C3

2шт.

Выбрано товаров: 87
