Запчасти Case IH ECOLO-TIGER 875 (75.200.AF[01]) - BASKET ARM (75) - SOIL PREPARATION

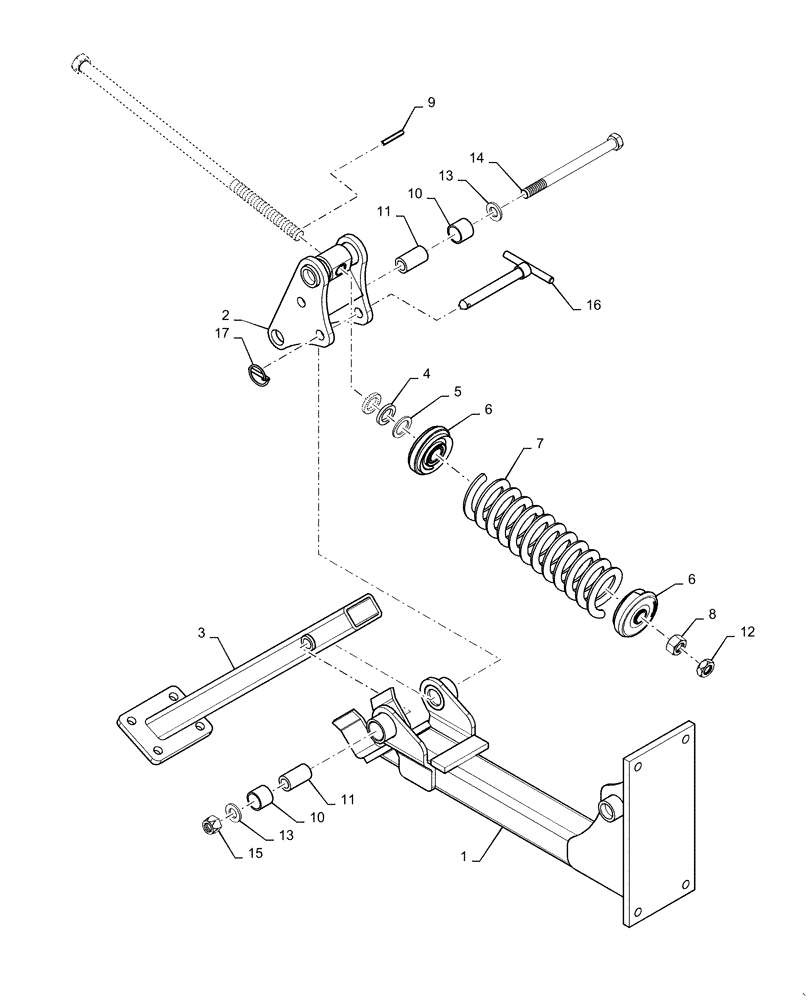

Схема запчастей Case IH ECOLO-TIGER 875 - (75.200.AF[01]) - BASKET ARM (75) - SOIL PREPARATION
2
13
16
7
8
5
9
10
1
10
14
3
13
15
12
6
11
17
6
11
4

Артикул

Название

Примечание

Количество

1

87710115

FRAME

Basket Mount

1шт.

2

87710116

BRACKET, PIVOT

Link

1шт.

3

87710117

ARM

Basket

1шт.

4

17414012

WASHER,23.83mm ID x 44.45mm OD x 6.45mm Thk

1.75 OD , 0.938 ID

2шт.

5

17620030

WASHER,32.15mm ID x 47.63mm OD x 10mm Thk

1-1/4"

1шт.

6

20090120

SPRING BOX

Casting

2шт.

7

24162506

SPRING

Compression

1шт.

8

9849647

NUT,7/8"-9, G5

1шт.

9

438-31220

PIN,3/16" x 1 1/4", Coiled

1шт.

10

87433288

GUIDE BUSHING,31.9mm ID x 38.28mm OD x 31.75mm L

2шт.

11

87712239

SPACER,19.84mm ID x 31.6mm OD x 57mm L

2шт.

12

425-1414

JAM NUT,Jam, 7/8"-9, G5

1шт.

13

87381

WASHER,0.81" ID x 1.47" OD x 0.13" Thk

2шт.

14

83980547

BOLT,Hex, 3/4" -10 x 9-1/2", Gr 5

1шт.

15

280375

NUT,3/4"-10, GC

1шт.

16

14810460

SPECIAL PIN

1шт.

17

A30338

PIN

Klik

1шт.

Выбрано товаров: 17
